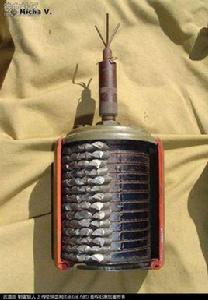

跳雷

跳雷

跳雷是一種反步兵地雷。這種地雷是設計在地面以上爆破的殺傷性跳雷,以其破片殺傷行進中的敵人。

介紹

該雷結構緊湊,重量輕,構造簡單;布設簡便;可單獨布放,亦可串聯布放。 跳雷的殺傷途徑主要有兩種:一是破片殺傷,一是鋼珠殺傷。跳雷是一種很難拆除的地雷,當敵人踩上去時是不會爆炸的,但是,當重量移開時它就會彈起來,然後爆炸,離地面大約3英尺,同時向四周噴射,將會破壞方圓50碼所有的一切 ,幾乎沒有殺傷死角。

分類

69式跳雷

69式跳雷是我國研製的一種反步兵地雷。

這種地雷是設計在地面以上爆破的殺傷性跳雷,以其破片殺傷行進中的步兵。該雷結構緊湊,重量輕,構造簡單;布設簡便;可單獨布放,亦可串聯布放。

M16

M16由三個主要部分組成:地雷引線、將地雷推起的發射裝藥和鑄鐵外殼中包含的射彈。M16高199毫米,直徑133毫米。

M16可以通過兩種方式引爆:施加壓力或者拉動帶有彈簧的釋放銷。兩種方式都可以讓銷拉出引線,釋放點火栓,點燃撞擊式雷帽。撞擊式雷帽點燃引線中的延時元件,經過短暫延時後,延時元件會點燃雷管。雷管引燃引線中的黑火藥,點燃地雷底部的發射裝藥。地雷會飛起大約1.2米,然後主裝藥隨即引爆,炸開金屬碎片。

DM-31防步兵跳雷

DM-31防步兵跳雷:DM-31是由聯邦德國生產的一種防步兵跳雷,當地雷受到外力時,DM-56引信引燃延遲時間約為2秒的延遲火藥,而後延遲火藥起爆拋射藥,拋射藥將內置雷體拋到1.2米的空中,此時,一條與雷體相連且仍埋設在土中的拉線將用小球控制的擊針釋放,擊針撞擊雷管,引爆地雷。該雷爆炸後,向四周發射小型桿狀破片,從而殺傷人員。

ОЗМ-3防步兵跳雷

ОЗМ-3防步兵跳雷 :ОЗМ-3防步兵跳雷是前蘇聯戰後投入使用的一種破片型地雷,呈圓柱形,該雷既可由電或遙控起爆,也可採用拉發引信、壓發引信或松發引信起爆。該雷在阿富汗使用過。

ОЗМ-72防步兵跳雷

ОЗМ-72防步兵跳雷:ОЗМ -72防步兵跳雷是ОЗМ地雷系列的一種變型。其總體設計與早期的ОЗМ地雷相同,作用原理相似。該雷頂部有兩個塞子,這也表明了雷體的加工方法已發生變化,因為雷體底部有一個卷邊的基座。配用的引信與在ОЗМ-4上使用的引信相似或相同。該雷既可電子遙控點火,也可用拉發引信或壓發引信點火。

PP-Mi-Sr防步兵跳雷

PP-Mi-Sr防步兵跳雷是一種破片雷,呈圓柱形,主要由產生破片的雷體和拋射筒組成。雷體置於拋射筒中,筒內有拋射藥,鋼筋予制的碎片嵌在雷體內、外壁之間,引信室居雷體中央,兩側有裝藥口和雷管室。該雷可配用壓發或拉發引信,引信受力後,點燃延期導火藥,經過3~5秒後點燃拋射藥,雷體從拋射筒中拋出,雷體有一根細鋼絲連線到拋射筒底部,當細鋼絲被拉緊時,激發引信。

PROM-1防步兵跳雷

PROM-1防步兵跳雷是一種破片雷,主要由雷體和拋射筒構成。引信室在雷體中心位置。地雷設定成發射狀態後,當外力作用到地雷引信上時,推動引信套筒下移,運動一定距離後,止動鋼珠被釋放,擊針失去控制,在彈簧作用下撞擊火帽,點燃拋射藥,將地雷拋到一定高度,主裝藥引信動作,使地雷爆炸,該雷的訓練型號為 VPROM-1。
