HDMI切換器

概述

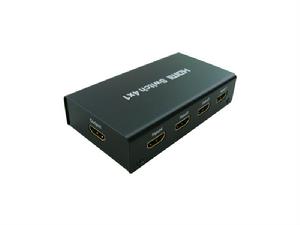

HDMI切換器

HDMI切換器是將一路或多路視HDMI信號分別傳輸給一個或者多個顯示設備，如兩台電腦主機要共用一個顯示器,矩陣切換器可以將兩台電腦主機上的內容任意切換到同一個或多個顯示器上。支持多種解析度到1080p。用戶可以使用一個接收顯示設備選擇任意一個不同的信號輸入源，用戶可以通過遙控或者手動切換信號源。

HDMI知識

HDMI的英文全稱是“High Definition Multimedia Interface”，中文的意思是高清晰度多媒體接口。HDMI接口可以提供高達5Gbps的數據傳輸頻寬，可以傳送無壓縮的音頻信號及高解析度視頻信號。同時無需在信號傳送前進行數/模或者模/數轉換，可以保證最高質量的影音信號傳送。HDMI在針腳上和DVI兼容，只是採用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，並增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因為一個1080p的視頻和一個8聲道的音頻信號需求少於4GB/s，因此HDMI還有很大餘量。這允許它可以用一個電纜分別連線DVD播放器，接收器和PRR。此外HDMI支持EDID，DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。套用HDMI的好處是：只需要一條HDMI線，便可以同時傳送影音信號，而不像現在需要多條線材來連線;同時，由於無線進行數/模或者模/數轉換，能取得更高的音頻和視頻傳輸質量。對消費者而言，HDMI技術不僅能提供清晰的畫質，而且由於音頻/視頻採用同一電纜，大大簡化了家庭影院系統的安裝。
2002年的4月，日立、松下、飛利浦、Silicon Image、索尼、湯姆遜、東芝共7家公司成立了HDMI組織開始制定新的專用於數字視頻/音頻傳輸標準。2002年歲末，高清晰數字多媒體接口(High-definition Digital Multimedia Interface)HDMI 1.0標準頒布。HDMI在針腳上和DVI兼容，只是採用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，並增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因為一個1080p的視頻和一個8聲道的音頻信號需求少於4GB/s，因此HDMI還有很大餘量。這允許它可以用一個電纜分別連線DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。
美國FCC 規定2005 年7 月1 日起，所有數位電視周邊產品都必須內建HDMI或DVI。

特性

介紹

高清HDMI切換器是新一代的數字音訊與視訊的標準接口產品，主要套用於家庭劇院市場。HDMI可透過單一連線線同步傳輸影像與聲音訊號，並提供內容保護，基於多項優勢，目前支持HDMI接口輸入源的產品已日

HDMI切換器

趨普及。然而，市面上大多數的顯示設備如HDTV電漿電視等通常只提供一組HDMI輸入端子，使用者必須不斷插拔線材以連線不同產品。HDMI切換器將多達五台不同HDMI輸入裝置連線到單一HDMI顯示設備，使用者並可透過紅外線遙控器或前端面板按鈕，輕鬆切換所連線的各種數字裝置，大幅提升操作的便利性。
目前國內HDMI切換器有五進一出，四進一出，三進一出，二進四出等，HDMI切換器切換任意多路帶有多聲道數字音頻的高清視頻信號到1路顯示輸出，支持多種解析度到1080p。連線多個不同的HDMI信號輸入源，1個相同的HDMI接收顯示設備。用戶可以使用一個接收顯示設備選擇任意一個不同的信號輸入源。同一時間，一個顯示設備可選擇相同或不同的輸出信號。用戶可以通過遙控或者手動切換信號源。可預先設定信號源輸入順序，智慧型選擇默認信號源。智慧型跳過處於關機狀態的輸入連線埠。輸入輸出距離

輸入傳輸距離可達15米
輸出傳輸距離可達20米

特 性

·自動跳過無信號源的輸入連線埠；
·支持高清視頻，優質、清晰、高達1080p的HDTV解析度；
·輕鬆獲得高達1920x1200的計算機解析度；
·完全支持HDMI1.3；
·兼容HDCP；
·安裝快捷，無需設定，插上電源即開始工作；

連線與操作

1、通過HDMI線，把切換器輸入連線埠與HDMI信號源連線起來;
2、通過HDMI線，把切換器輸出連線埠與HDMI顯示設備連線起來;
3、把5V電源與 HDMI切換器連線起來;
4、使用紅外遙控控制切換器來對四路信號源進行自由切換 ;
5、也可以用RS-232控制系統來對四路信號源進行自由切換。

智慧型功能

1、切換器通電後，它會自動的選擇電源開啟的源設備，選擇的優先權為：
Input1>input2>input3>input4>input5
2、當打開某源設備的電源或將該源設備插入切換器時，它會自動的選擇這個源設備。
3、當關掉某源設備的電源或將該源設備從切換器拔出時，它會自動的選擇下一個電源是開啟的源設備，選擇的優先權為：Input1>input2>input3>input4>input5

說明

1、當源設備在待機時，它的5V電源必須是切斷的，否則switch不能實現智慧型功能。
2、當插入或拔出HDMI cable時，切換器是完全智慧型的。

操作頻率

頻率：Up to250MHz
場頻：60Hz
視頻放大頻寬 ：2.5Gpbs/250MHz
高清支持(HDTV)：
隔行掃描(50&60Hz) 480i,576i,1080i
逐行掃描(50&60Hz) 480p,576p,720p,1080p

HDMI切換器的套用

廣泛套用於：家庭娛樂、高清液晶電視銷售展示場所、HDTV、STB和DVD生產測試、以及數據發布、信息發布、會議室、學校、和各種培訓場所等。
