簡介
貧混凝土性能

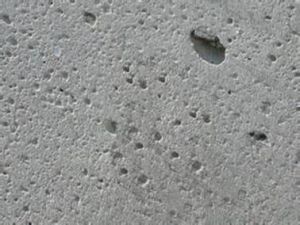

貧混凝土(Lean Concrete，簡稱LC)是由粗、細級配集料與一定水泥和水拌和而成的一種混凝土。這種混凝土的水泥用量較普通混凝土低，有時也稱經濟混凝土(Econcrete) ,與水泥穩定碎石、二灰碎石等常用半剛性材料相比，具有較高的強度、剛度和整體性，抗沖刷、抗凍性、以及抗疲勞性能良好。
貧混凝土通常 道路基層，和面層一起承受到車輛荷載和溫度荷載的反覆作用，結構設計時需考慮其疲勞性能。
1 貧混凝土基層與其它基層相比具有較高的強度、剛度，較好的整體性和穩定性，良好的抗沖刷性和抗裂性，多孔透水貧混凝土還兼有內部排水功能，較為適用作為重載交通下的路面基層。
2.從結構組成特徵看，貧混凝土基層可分為密實貧混凝土（有濕貧和乾貧之分）和多孔貧混凝土。密實濕貧混凝土即塑性貧混凝土；密實幹貧混凝土採用振動碾壓工藝成型，即碾壓式貧混凝土；多孔貧混凝土指無砂或少砂透水貧混凝土。 2 貧混凝土基層材料的配合比設計和結構的設計齡期均取28天。研究表明，不摻粉煤灰的貧混凝土的強度隨齡期增長幅度較低，90天的抗壓強度是28天的105%，180天的為119%；摻粉煤灰的貧混凝土的抗壓和抗彎拉強度隨齡期的增長幅度高於不摻灰的貧混凝土；摻粉煤灰對強度增長是有利的。採用28天齡期的設計標準，也是兼顧摻粉煤灰貧混凝土基層的強度發展特性。
貧混凝土基層材料的配合比設計指標一般為28d抗彎拉強度。貧混凝土基層的7d抗壓強度用於施工質檢。由於摻粉煤灰貧混凝土基層強度增長較慢，施工質檢以14d抗壓強度控制較為穩定。
3 貧混凝土基層屬 剛性基層，在原材料選擇、配合比設計和施工技術要求等方面，均與半 剛性基層的差異較大，而更接近於水泥混凝土，原則上可沿用水泥混凝土現有的原材料檢驗、配合比設計、施工設備、鋪築技術及所有的試驗檢測方法和手段，設計時可參考現行《公路水泥混凝土設計規範》進行。
