定義
變頻電量分析儀是指以變頻電量為基本測量與分析對象的儀器/裝置。變頻電量是指用於傳輸功率的，並且滿足下述條件之一的交流電量。
◆信號頻譜僅包含一種頻率成分，而頻率不局限於工頻的交流電信號。
◆信號頻譜包含兩種或更多的被關注的頻率成分的電信號。
變頻電量包括：電壓、電流、有功功率、無功功率、視在功率、諧波等。
通用框圖
圖所示為變頻電量分析儀的通用框圖，依據所採用的技術，圖中列出的所有部件並非均不可缺少。如有需要，圖中的變送電路可以包含各種進行電壓、電流變換的模擬量輸出的感測器或變送器。圖中的傳輸系統用於傳輸數位訊號，可以是儀器內部的連線，也可以外部的連線，外部連線可以是電纜或光纖或無線傳輸系統，採用電纜或光纖或無線傳輸系統時。分析儀在結構上一般包括三個部分：傳輸系統之前的數字量輸出變頻電量變送器（包含變頻電壓變送器、變頻電流變送器或二者的組合）、電纜或光纖或無線傳輸系統、傳輸系統之後的數字量輸入二次儀表。為表述方便，本部分根據傳輸系統的不同形式，分為一體式變頻電量分析儀和分體式變頻電量分析儀。
注1：採用分體的方式更為合理，原因是這樣可以將數字量輸出變頻電量變送器移至測量前端，從而縮短模擬量傳輸線路，可以有效降低傳輸線路的損耗和干擾。
注2：對於分體式變頻電量分析儀，有時將數字量輸出變頻電量變送器稱為數字量輸出變頻電量感測器，將數字量輸入二次儀表稱為變頻電量分析儀，而將包含傳輸系統在內的三個部分一起稱為變頻電量測試系統。但是，本部分規定的變頻電量分析儀是上述三個部分的總和。

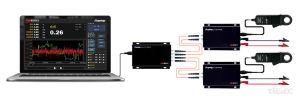

H2000/PA1攜帶型變頻電量分析儀——構成原理 分類
依據傳輸系統不同，變頻電量分析儀可以分為數字量傳輸變頻電量分析儀和模擬量傳輸變頻電量分析儀。截止2013年6月，市面上大部分變頻電量分析儀均為模擬量傳輸的變頻電量分析儀，AnyWay變頻功率測試系統是一種數字量傳輸的變頻電量分析儀。依據被測量不同，可以分為變頻電壓分析儀、變頻電流分析儀和變頻功率分析儀。常見的諧波分析儀一般屬於變頻電壓分析儀，而常見的寬頻功率分析儀屬於變頻功率分析儀。
