產品簡介
用變比電橋測量變壓器的變比,操作過程繁瑣,且測量範圍狹窄,己經不適應現代測量的快節奏、高效率的
![](/img/0/c06/nBnauM3X0QjM2kzNyYjNzczM0MTM4YTM2IDMwADMwAjMxAzL2YzLwczLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
英文

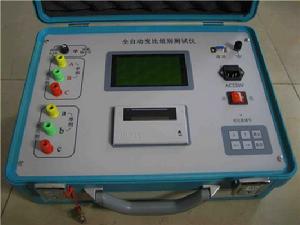

變壓器變比組別檢測儀Transformer group detector
別名
變壓器變比測試儀,變比測試儀,變比組比測試儀等。
功能及特點
1、自動測量接線組別。
2、自動進行組別變換,可直接測量單相、三相變壓器和互感器的變比。
3、自動切換相序。
4、自動切換量程。
5、自動校表。
6、輸入標準變比後,能自動算出相對誤差。
7、一次測量完成,自動切斷試驗電壓。
8、測量結果自動保存,可列印出測試數據,並可存儲20次歷史測量數據。
技術指標
1、變比測量範圍:1~10000
2、組 別: 1~12點
3、精 度: 1~1000 0.2級;
1000~10000 0.5級
4、電 源:AC220V ±10%,50Hz
5、使用環境溫度:-5℃~40℃
6、使用環境濕度:<85%
操作方法
1.聯線: 關掉儀器的電源開關,按下面的方法接線。 單相變壓器 三相變壓器 儀器 變壓器 儀器 變壓器 A A A A B X B B C 不接 C C a a a a b x b b c 不接 c c 變壓器的中性點不接儀器,不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座,另一端與交流220V電源相聯。 注意:切勿將變壓器的高低壓接反! 設定接線方法設定標準變比開始數據測量查看歷史數據 ↑:選擇 確認:執行 2.打開儀器的電源開關,稍後液晶屏上出現主選單,如下圖 選中的選單反向顯示(黑底白字) 此時可 按 “ ↑”鍵 選擇功能選單 按 “確認”鍵執行相應功能 註: 按下按鍵,放開按鍵,為一次按鍵輸入 設定接線方法 接法:Yy設定標準變比開始數據測量查看歷史數據 ↑:選擇 確認:保存 3.接法設定,進入接線方法設定後,液晶屏顯示如下 此時 按“ ↑ ” 鍵選擇接法 按“確認” 鍵保存接法,返回主選單 設定接線方法 設定標準變比 變比=25.000開始測量數據查看歷史數據 →:移位 ↑↓:增減 確認:保存 4.設定標準變比,進入標準變比設定後,液晶屏顯示如下 此時 按“ → ”鍵選擇數據位,選中的數據反向顯示 按“↑”“↓”鍵修改數據。 選中數字後,按“↑”“↓”鍵,數字由0到9循環變換,如果是第一位,數字只能由1到9循環變化,不會出現0 。 選中小數點後,按“↑”“↓”鍵,小數點循環移動。 設定接線方法 設定標準變比 調壓比=0.00%開始測量數據查看歷史數據 →:移位 ↑↓:增減 確認:保存 如果變壓器有檔位,這裡設定的標準變比,是中間檔的標準變比。按“確認”鍵保存變比後,液晶屏顯示如下 調壓比的設定方法和標準變比的設定方法相同。 如果變壓器有檔位,按實際值設定,反之,設定為0.00%。按“確認”鍵保存調壓比後,返回主選單 5.開機預熱5分鐘後,選擇“開始數據測量”,按“確認”鍵後,顯示如下 接法=Yy? 變比=25.000? →:否 確認:是 ↑↓:換檔 螢幕上顯示的變比值是本次測量需要的實際標準變比值,按“↑”“↓”鍵可以修改此值。每次修改的幅度=設定的標準變比×調壓比。測量完成後,顯示如下 第3次 共3次組別:12點AB:25。008 0.03%BC:25。010 0.04%CA:25。000 0.00% ↑:翻頁 →:列印 確認:返回 每次測量完成後,儀器自動保存數據,最多保存30個數據,超過 30後,本次數據存入第30次,第一次數據清除,即先進先出。 第一行左邊顯示本次數據在歷史數據中的位置,右邊顯示歷史數據的個數。 第二行為組別。 第三行左邊為AB相的變比,第三行右邊為AB相的相對誤差,依此類推。 如果測單相變壓器,只有前三行顯示。 如果實測變比的相對誤差大於10 %,顯示“>10%”, 如果實測變比的相對誤差小於-10 %,顯示“<-10%”。 按“↑”鍵,查看數據。 按“←”鍵,進入列印選單,可列印本次數據,列印全部數據,可清除全部歷史數據。 按確認鍵,返回主選單。
產品清單
1.測試儀一台 2.電源線一根 3.測試線一套 4.產品使用說明書一本 5.合格證一個 6.儀器的檢測報告一張
注意事項
1、在測量期間,人切不要觸摸試品。
2、如果測試線短路,高、低壓接反,會熔斷保險絲。保險絲熔斷後,如果進行測量,液晶屏會顯示"正在測量,請等待!"的字樣,然後停住。此時,請關機,更換相同容量的保險絲,重測。
3、連線要保持接觸良好,儀器應有良好的接地!
4、儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好,宜選用照明線,如果電源干擾還是較大,可以由交流淨化電源給儀器供電。交流淨化電源的容量大於200VA即可。
5、儀器工作時,如果出現液晶屏顯示紊亂,按所有按鍵均無回響,或者測量值與實際值相差很遠時,請按復位鍵,或者關掉電源,然後重新操作。
6、如果液晶屏沒有字元顯示,或顏色很淡,可調節亮度電位器至合適的位置。
7、在陰暗的地方工作,可以打開背光。
8、儀器應存放在乾燥通風處,如果長期不用或環境潮濕,使用前應加長預熱時間,去除潮氣。
