變壓器感應耐壓試驗裝置

變壓器感應耐壓試驗裝置

HSXNY-H變壓器感應耐壓試驗裝置為武漢恆盛興電力研製的新型中頻電源輸出的控制系統,具有電機Y-△啟動,過流保護,零位啟動,全數顯顯示電源、勵磁電源、中頻輸出電源等特點。是倍頻機組成套裝置的低壓控制測量及保護系統。

裝置概述:

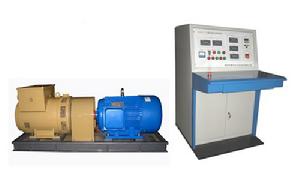

變壓器感應耐壓試驗裝置 變壓器感應耐壓試驗裝置

該耐壓試驗裝置是根據國標GB1094.3-85《電力變壓器第三部分 絕緣水平和絕緣試驗》及GB6495-86《乾式電力變壓器》規定的試驗方式、試驗電路組成的;由發電機組提供倍頻交流電源,經過倍頻發電機電源隔離濾波器濾除電源線路高頻干擾信號和發電機組諧波信號後,施加在變壓器的低壓端,高壓端感應出試驗高電壓,進行局放試驗。本系統適合配電變及電力變感應耐壓、局放測試,系統背景噪音不大於5pc,局放信號清晰,是變壓器感應耐壓和局放測試的理想設備。

本控制台做為中心控制單元,可通過控制操作使機組產生40-800v 125Hz、150Hz、200Hz可調電源。

裝置別稱:

倍頻耐壓機,倍頻耐壓試驗裝置,三倍耐壓試驗裝置.

◆本控制櫃只有在調壓器零位啟動時才能啟動中頻電源的功能,保證中頻電源從低電位輸出。

◆電機由Y-△啟動完畢後,中頻指示燈亮起,才能啟動中頻電源,確保電機全壓啟動。

◆電機具有熱繼電器保護,電機過熱時,切斷主迴路,調壓器自動返回零位。

◆勵磁電源電流與中頻輸出電源超負荷,過流繼電器動作,切斷主迴路,調壓器自動返回零位。

裝置參數:

電動機技術參數:

◆額定容量: 30KW

◆輸入電壓:三相四線制 AC380V ±10%

◆輸入電流: 75A

◆輸入頻率: 50Hz ±2Hz

◆功率因數:cosø0.8

發電機技術參數:

◆額定容量: 40KVA

◆功率因數:cosø0.5

◆輸出容量:20KW

◆輸出電壓:40~800V AC

◆輸出電流:25A

◆輸出頻率:150Hz ±2Hz

◆勵磁方式:直流勵磁調節

工作環境:

◆環境溫度:-150C –45 0C

◆相對濕度:≤85%RH

◆海拔高度: ≤2500米
