簡介
設備級壓力變送器採用先進的隔離式膜片結構的感測器和高品質的積體電路組裝而成，再配合緊湊的外殼，外殼經過密封與外部完全隔離，能滿足防潮、防水、防爆、防塵等惡劣工況要求。組成具有高品低價位，體積小巧等特點的壓力測量儀表。

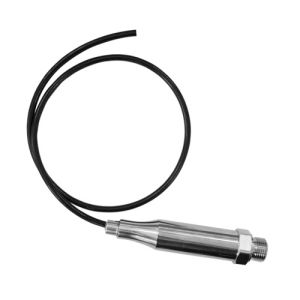

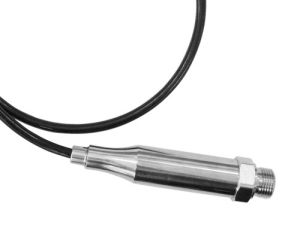

設備級壓力變送器DATA-52系列
設備級壓力變送器DATA-52系列工作原理
1．擴散矽感測器
設備級壓力變送器的核心是一個擴散矽敏感元件，它是在矽基片上採用離子注入並經雷射修正製成惠斯登電橋，過程壓力作用於感測器時使電橋失去平衡這樣就產生了一個與壓力成正比的電壓輸出信號，經轉變後產生了與輸入壓力成線性對應關係的4-20mA標準信號輸出。
2．陶瓷電容感測器
介質壓力直接作用於陶瓷膜片，使測量膜片產生偏移，膜片位移產生的電容量，由與其直接連線的電子部件檢測，放大和轉換為標準信號輸出。
特點
◆標準螺紋引壓測量方式。
◆全不鏽鋼結構，防護等級IP68。
◆測量精度高達0.1級。
◆RS485、4~20mA輸出可選。
◆聚氨酯專業電纜，耐高溫、耐腐蝕。
電氣接線圖技術參數
供電電壓：24VDC
輸出信號：4～20mA
負載電阻：R≤（U-13）/20-r(Ω)U電源r;線阻功耗；2mW
連線電纜：禁止電纜
綜合精度：0.25%F.S
長期穩定性：0.2%
零點溫源：≤0.15%/10℃
回響時間：＜0.1S
電源影響：0.005%/V
介質溫度：-20～80℃
環境溫度：-20～50℃
相應濕度：≤95%
外殼：不鏽鋼，防護等級IP68
電器接口材質：赫斯曼，ABS
過程接口材質：不鏽鋼
安裝
1.使用壓力變送器對壓力進行測量,很大程度上取決於變送器的正確安裝,在露天使用環境比較惡劣,然而變送器應儘量安裝在溫度梯度和溫度波動比較小的地方,同時要避免振動和衝擊.典型安裝有管裝和板裝兩種,
2.壓力變送器,可直接安裝在測量點上,連線螺紋:1/2NPT或者M20×1.5,為確保變送器接頭的密封,應先在接頭外卷上密封膠帶,然後擰緊變送器.
3.變送器相對流程管道的正確安裝取決於被測介質，考慮到下面幾種情況可決定最好的安裝形式。
1)強腐蝕性的或過熱的介質不應與變送器直接接觸
2)防止渣子在引壓管內沉澱，堵塞管路
3)應儘可能縮短引壓管，減少誤差
4)引壓管應裝在溫度梯度和溫度波動小的地方
在測量蒸汽或其它高溫介質時，必須加裝冷凝圈，用於蒸汽測量時冷凝圈內充滿冷水，以防變送器與蒸汽直接接觸，必要時可加裝冷凝罐。
安裝示意圖
