創建檔案和目錄、打開一個已經創建的檔案和目錄、從檔案中讀取指定長度和指定位置數據、寫數據到指定檔案的指定地址、列舉目錄下的檔案和目錄、刪除檔案和目錄、查詢隨身碟容量等等命令完成一致。

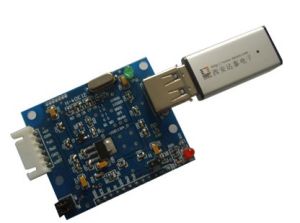

隨身碟讀寫模組USB118在數據採集中的套用
我們知道,隨身碟就是一個通用的大容量存儲器。隨身碟已經徹底代替了軟碟,成為我們工作中的必需品。所以在很多產品中需要讀取或者保存數據,多數採用隨身碟的方式。單片機系統可以直接採用隨身碟作為移動存儲器,並且方便與使用WINDOWS作業系統的計算機交換數據。而隨身碟讀寫模組則廣泛的使用在桌上型儀表及攜帶型儀表、電子醫療儀表、設備黑箱子、考勤機數據記錄、石油儀器儀表、紡織機械、水文監測、無紙印表機、數據採集等領域。
目前電子設計中套用比較廣泛的陝西優博電子商行的USB118A方案、西安達泰電子的USB118AD方案。研發人員對這兩種方案各方面進行了比較:
創建檔案和目錄、打開一個已經創建的檔案和目錄、從檔案中讀取指定長度和指定位置數據、寫數據到指定檔案的指定地址、列舉目錄下的檔案和目錄、刪除檔案和目錄、查詢隨身碟容量等等命令完成一致。
USB118A方案
SL811是Cypress公司的USBHost晶片,大多數是基於美國Cypress公司的提供的開發套件源碼,大量用於學校畢業設計,學習場合,因為參考代碼中存在大量BUG,一般人員對USB協定不熟悉的話很難修正,USB118A模組是以這個方案為基礎開發的成品,修正了大量原廠提供的代碼BUG。但是由於此方案是USB1.1標準,速率很低,另外對於1G以上隨身碟幾乎不識別,所以,從2008年該產品已經停產。
USB118AD方案
ARM+USB2.0的方案USB118AD模組適合於工業產品,對於工業設備、儀器等批量產品用戶要選用是適合工業環境的穩定方案,USB118AD是高端用戶的首選方案。
序號 USB118AD方案 USB118A方案
1 通信協定完全一致,用戶的串口程式不用修改可以直接兼容
2 RS232串口,TTL電平
速率:9600/57600/115200
串口最高速率:115200bps RS232串口,TTL電平
速率:9600/19200/57600
3 SPI高速串口,並提供高速SPI接口的測試板及例程。
SPI讀寫速度大於1.5Mbps,150Kbyte/sec 無
4 信號插座為6針,增加了RESET信號 信號插座為5針
5 外型尺寸:長×寬×高=52×43×12mm 外型尺寸:長×寬×高=51×25×12mm
6 可以識別大多數隨身碟,包括4G以上隨身碟,無分區的移動硬碟,部分數位相機 可以識別256M以下隨身碟
7 USB2.0接口核心協定 USB1.1接口核心協定
