簡介
對數據準確實時地採集，是電信部門節約運營成本的重要方式之一。這為電信部門的巨觀管理及時提供實時數據，提高計費賬務工作效率。進而保障電信企業的利益，是建設集中計費賬務系統的主要目的。計費數據採集功能是從交換機上採集計費原始數據。保存在指定的目錄下，供預處理模組使用。定期讀取交換機產生的原始計費檔案，並支持下列功能：獲得交換機當前計費檔案信息；對指定交換機計費檔案進行傳輸；支持主備採集鏈路，採集鏈路負載均衡。
計費數據採集是從各種計費業務的採集源讀取服務使用記錄。讀取到的服務使用記錄傳輸至計費結算模組進行處理。計費數據採集交換機計費數據到採集機，然後傳送到計費主機，並允許備份檔案，刪除檔案，對數據進行其他操作，對採集的數據進行處理等處理過程。當今交換機支持的採集協定通常採用X．25協定和TCP/IP協定。國外交換機通常支持X．25協定，如朗訊的5ESS交換機。國內交換機通常支持TCP/IP協定，如中興的ZXJ10具有智慧型平台的交換機。因此，計費數據採集協定通常為TCP/IP協定和X．25協定。計費數據採集實現方式有在線上採集、脫機採集和其他計費數據採集方法。其中在線上採集又分為實時採集和定時採集。
計費數據採集框架

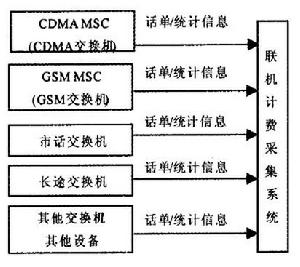

圖1 計費數據採集框架現代網路與通信中，一般採用在線上實時計費採集方式。其框架 如圖1所示。話單和信息的統計由各種各樣的交換機完成。交換機已經歷了大致四個階段：①人工電話交換機；②機電制電話交換機(也稱縱橫制交換機)，如最早的Stowger交換機；③程控交換機如作為匯接交換機用的四號電子交換系統4ESS和作為本地交換機用的5ESS；④軟交換交換機如媒體網關(也稱VoIP網關交換機)和移動通信用的交換管理中心MSC。套用在3G業務上的3G交換機GGSN屬於軟交換交換機的一種。採集系統通過各種協定與支持各種網路的交換機相聯結，如TCP/IP、X．25、X．21、V．24、V．34、V．35協定等等，用以採集各種交換機上的話單與統計信息。然後採集系統通過各種網路聯結到計費中心、網路中心和監控中心。
計費數據採集模型
數據採集系統主要完成接收從控制計算機的前端送來的控制信號，依次讀取從感測器中送來的數據並將這些數據以一定的格式保存到計算機中。
融合計費數據採集模型

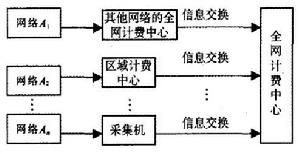

圖2 融合計費數據採集模型融合計費數據採集對不同網路或不同業務的話單和統計信息進行 採集。其模型如圖2。融合計費數據採集融合不同網路、業務，一方面避免了大量的重複勞動，另一方面使網路之間規劃更具有合理性，有利於網路資源共享利用，網路間較好的兼容、網路增多和業務種類增多。通過融合數據採集較好地解決不同網之間的計費數據集中採集問題。
集中計費數據採集模型

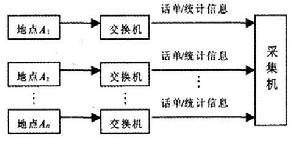

圖3 集中計費數據採集模型集中計費數據採集對同一網路的不同地點的話單和統計信息進行集中 採集。其模型如圖3所示。集中計費數據採集對同一網路不同地點的話單和統計信息進行集中採集。集中數據採集對話單和統計信息進行統一處理，對同一個網路計費數據進行統一規劃、集中管理。有利於網路的迅速膨脹和發展。集中數據採集較好地解決同一網的計費統一規劃和集中管理問題。
在線上實時計費數據採集模型
圖4 在線上實時計費數據採集模型在線上實時數據處理通過在線上實時接口實現對話單和統計信息的實 時採集，其模型如圖4所示。在線上實時計費數據採集針對不同用戶的級差服務採用不同服務策略。支持特殊用戶的實時數據採集，並提供應有的服務。在線上實時數據採集較好地滿足用戶特殊需求。有利於開展新的服務。
計費數據採集方式
圖5 前置交換機計費數據採集方式數據採集採用的方式有在線上採集、脫機採集和其他計費採集方法。 在線上採集又分為實時採集方式和定時採集方式。
圖6 實時話單採集方式(1) 前置交換機計費數據採集方式。採集系統採集前置交換機的數據，其採集方式如圖5所示。
(2) 實時話單採集方式。採集系統採集實時的話單，其採集方式如圖6所示。
圖7 磁帶數據採集方式(3) 磁帶數據採集方式。採集系統採集磁帶的數據．其采 集方式如圖7所示。
圖8 離線檔案採集方式(4) 離線檔案採集方式。採集系統採集離線的檔案，其採集方式如圖8所 示。
