角度儀

角度儀

角度儀由電位器和擺錘組成,可裝在起重機的吊桿上,吊桿對地的角度是通過重錘帶動電位器鏇轉來測定,輸出相應的電壓值。

基本信息

品牌

知名品牌有哪些?V-TOOL、瑞士tesa、WYLER、日本Mitutoyo等。

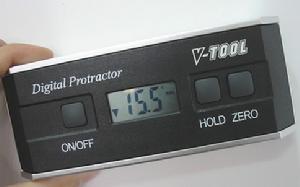

角度儀角度儀

何為角度儀

角度儀,顧名思義,是用來檢測角度的。角度儀基體中的軸往一個方向轉動時,計數增加,轉動方向改變時,計數減少。計數與角度儀的初始位置有關。當初始化角度儀時,它的計數值被設定為0。通過計算鏇轉的角度,可以很容易的測出位置和速度。

發展現狀

角度儀的發展現狀

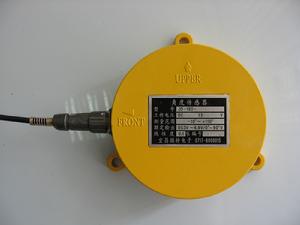

JD-180角度儀JD-180角度儀

精密角度測量是幾何量測量的一個重要項目,也是計量科學中發展較為完備的一個分支,在過去的20年中,角度測量的精度也提高了10倍多。角度測量技術分為靜態測量和動態測量兩種,某些靜態測量技術仍然是動態測量的基礎,一些動態測角技術可以實現靜態測量。目前,很多重要的測控儀器,如陀螺轉台、慣導平台、經緯儀、星體跟蹤器、雷達、飛彈發射架、空間望遠鏡、高精度數控工具機、機器人等系統中一般都需要角度感測器,用於測量被測物體相對於某基準方位的絕對轉角或相對於自身在不同時刻的相對轉角。隨著測控技術的發展,系統要求的測控精度越來越高。然而,角度測量仍然存在各種各樣的問題,主要有:精度不夠高或只能在小角度測量時得到高精度,精度提高使產品尺寸和重量過大,全周界絕對角度測量裝置的測量精度不高,小型化方面存在技術困難,動態範圍小,對關鍵元件要求苛刻,對環境要求高,可靠性低,不易實現與其它儀器融合等等。隨著科學技術的發展,軍工、航天及國民經濟中多種行業,對角度感測器提出了越來越高的需求。在同等測量精度條件下,急需成本低、體積小、可靠性高的更新換代產品。新型角度感測器將被測輸入角度值從空間域轉向時間域,從而完全擺脫了傳統光電編碼盤生產加工中所需的高精加工過程(造成生產成本居高不下),達到在同等精度條件下生產成本大大降低,產品性能價格比大大提高之目的。新型角度感測器的生產成本只有傳統光電編碼盤的1/5左右,現已製成了新型角度感測器試驗樣機。新型角度感測器採用了先進的DSP技術,便於在線上處理及遠距離操作,在動態測量中的性能是光電編碼盤所無法比擬的。新型角度感測器是一個理想的角度感測器的升級換代產品。由於新型角度感測器是採用一種全新的角度測量原理,完全不用高精加工技術,這樣一方面使其生產成本大大降低,並且大大提高了其產品可靠性,這對航天及大量的民用產品是極其重要的性能,還可以方便地進行遠距離傳輸,進行數位化處理與存貯,這些獨特的性能是現有技術無法比擬的。
