簡介
首先液晶顯示器必須先利用背光源,也就是螢光燈管投射出光源,這些光源會先經過一個偏光板然後再經過液晶,這時液晶分子的排列方式進而改變穿透液晶的光線角度。然後這些光線接下來還必須經過前方的彩色的濾光膜與另一塊偏光板。因此我們只要改變刺激液晶的電壓值就可以控制最後出現的光線強度與色彩,並進而能在液晶面板上變化出有不同深淺的顏色組合了。簡單的車底光學檢查鏡其實就是一塊凸鏡和手柄構成,只是對凸鏡的鏡面設計有一定的要求,主要是對凸鏡放大倍數有嚴格的要求,還有防碎、清晰等。車底檢查鏡鏡面要求方形30*30厘米亞克力高強度防碎鏡面,凸狀2倍放大效果,是普通同尺寸玻璃鏡面的1/2重量,具有一定韌性,不易破碎,安全耐用,亮度與玻璃鏡面無異。硬膠底部與包圍,能有效防止碰撞而對鏡子帶來的損傷。握桿要求:T型可伸縮拉桿,170度前後翻動關節設計,可最大限度深入到被探測車輛及物品,雙珠彈片,塑膠環雙保險定位。為了適用夜間或暗處工作需要有一定的光源,目前大部分採用螢光燈燈管,螢光燈具有光源自然,柔和特點。

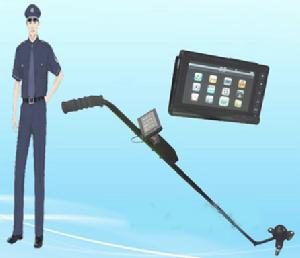

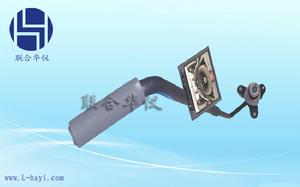

但是隨著電子視頻技術的發展,現在已經套用很成熟的電子視頻車底檢查鏡,並可錄像存儲和分析。電子車底視頻檢查鏡一般有液晶顯示屏、攝像頭、推手桿等構成,“華儀神眼”車底視頻檢查鏡,就有以下主要部分組成:7寸顯示器採用色素265萬色TFT數字屏。獨家開發驅動板,具有使圖像左右轉換和5倍電子變光等強大功能。鏡頭視角130度廣角,使探測的畫面更逼真色彩更鮮艷。攝像頭採用進口CCD感測器,紅外鏡頭,使您即使在黑夜也能正常適用。推手桿採用飛機式三角車輪,使您的操作更輕便,使用更舒心.
相信隨著電子視頻技術和圖像分析技術和生物技術的發展。人體面部識別,爆炸物體氣味識別的狹縫檢查鏡會有更大的發展。
套用領域
車底視頻檢查鏡主要用於運動會、重要會議、地方警局、高級酒店、大型工廠、體育館、影院、劇場、會場等停車車底檢查是否有爆炸物和危險品.用於機場碼頭狹縫安全檢查,停車檢查,軍事區域檢查,個人私家車檢查等.參數
視頻車底檢查鏡參數:系統總重 | 4.5Kg |
展開尺寸 | 1700mm |
摺疊合攏尺寸 | 1000mm |
體 積 | 1023×149×156mm |
電池容量 | 4000mAH |
輸出電壓 | 9~12.6v |
連續工作時間 | 約為7H(小時) |
攝像頭轉動角度 | 130度 |
攝像頭類型 | 高清晰,具備紅外夜視能力 |
顯示器 | 彩色7吋TFT LCD |
