基本定義
“裂縫修補”技術是一種針對混凝土裂縫這一常見工程危害進行修復、加固的施工處理技術。
裂縫分類
混凝土結構的裂縫，按其成因可分為結構性裂縫和非結構性裂縫，按其表現形式可劃分為靜止裂縫、活動裂縫和發展中裂縫。
（1）結構性裂縫：由外荷載引起的裂縫，其分布及寬度與外荷載有關。這種裂縫出現，預示著結構承載力可能不足或者存在其它嚴重問題。
（2）非結構性裂縫：由變形引起的裂縫，如溫度變化、混凝土收縮等因素引起的裂縫。這種裂縫對橋樑的承載能力影響較小。
（3）靜止裂縫：形態、尺寸和數量已穩定不再發展的裂縫。
（4）活動裂縫：寬度在現有環境和工作條件下始終不能穩定、易隨著結構構件的受力、變形或環境溫度、濕度變化而時張、時閉的裂縫。
（5）發展中裂縫：長度、寬度和數量尚在發展，但經歷一段時間後發展將會終止的裂縫。
成因分析
（1）內因：混凝土結構、構件材料質量缺陷，截面尺寸不足、設計、施工、養護失誤等。
（2）外因：結構超載、位移約束、溫度、收縮、徐變影響、災害損壞影響等。
注意：混凝土結構、構件因承載力不足而產生的裂縫，開裂只是結構、構件承載力下降的一種表面徵兆和構造性的反應，並非導致其承載力下降的實質性原因，故不可能通過單純的裂縫修補來恢復其承載功能。

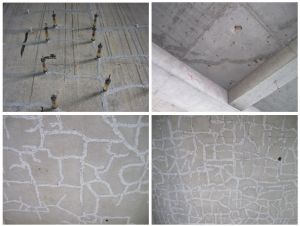

修補方案
（1）表面封閉修補法
利用混凝土表層微細獨立裂縫或網狀裂紋的毛細作用吸收低粘度且具有良好滲透性的裂縫封閉修補膠液封閉裂縫通道，提高結構的耐久性。對有防滲要求的結構部位，還應在裂縫表面貼上玻璃纖維布（GF布）或碳纖維布（CF布）以增強封護作用
適用條件：裂縫寬度w<0.15mm
（2）灌縫膠注射修補法
以一定的壓力將低粘度、高強度的高分子聚合物裂縫灌縫膠注s射入裂縫內，膠液固化後將開裂兩側的混凝土連線成結構整體；膠液還能進一步滲透到裂縫周圍的混凝土毛細縫隙中，形成較寬的加固帶，並能沿著鋼筋走向滲透，保護鋼筋和增加鋼筋與混凝土的粘合力，起到對裂縫修復並對結構局部增強並提高耐久性的作用
適用條件：0.1mm≤w≤1.5mm的靜止型獨立裂縫、貫穿性裂縫以及蜂窩狀混凝土局部缺陷的補強和封閉
（3）壓力注漿修補法
在一定的時間內，以較高的壓力將修補裂縫的超細無收縮水泥注漿料、改性聚合物水泥注漿料及不回縮微膨脹水泥注漿料壓入裂縫腔內，填實混凝土結構裂縫空間形成結構整體
適用條件：w≥0.15mm的靜止型裂縫、大型結構的貫穿性裂縫、大體積混凝土的蜂窩狀嚴重缺陷以及深而蜿蜒的裂縫
（4）填充密封修補法
在構件表面沿裂縫走向騎縫鑿出或切出槽深和槽寬分別≮20mm和15mm的U型構槽，然後用改性環氧樹脂或彈性填縫材料充填，並貼上GF布或CF布封閉其表面；當為活動裂縫時，槽寬按15mm+5wmax確定。
適用條件：w≥0.5mm的活動裂縫和靜止裂縫
修補作用
（1）抵禦誘發鋼筋鏽蝕的介質侵入，延長結構使用壽命；
（2）通過對混凝土補強保持結構、構件的完整性；
（3）恢復結構的使用功能，提高其防水、防滲能力；
（4）消除裂縫對人們形成的心理壓力；
（5）改善結構外觀。
技術規範
（1）中華人民共和國國家標準《混凝土結構加固設計規範》（GB50367－2006）；
（2）中華人民共和國行業推薦性標準《公路橋樑加固設計規範》（JTG/TJ22－2008）；
（3）中華人民共和國行業推薦性標準《公路橋樑加固施工技術規範》（JTG/TJ23－2008）
