螺紋畫法

螺紋畫法是在機械製圖中，螺紋和螺紋緊固件的視圖作圖比較繁瑣。為提高製圖效率，通常採用規定畫法。

基本信息

• 中文名：螺紋畫法
• 出處：機械製圖

• 隸 屬：機械製圖
• 作 用：提高製圖效率
• 畫 法：規定畫法

畫法簡介

螺紋畫法

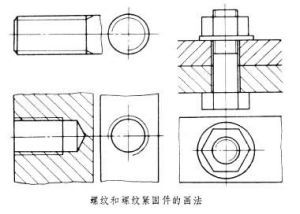

國際標準ISO和中國機械製圖標準都規定：螺紋牙頂用粗實線表示，牙底用細實線表示，在垂直於螺紋軸線的投影面的視圖中，表示牙底的細實線只畫3/4圈,螺紋的終止界限用粗實線表示。螺紋的牙型、直徑、螺距……等則在標註尺寸中用螺紋代號標明。在裝配圖的剖視圖中，規定螺紋緊固件均按未剖切繪製，並對常見的螺紋緊固件規定了簡化畫法，如六角頭螺栓、六角螺母和墊圈的一組緊固件可按圖中的畫法繪製。
