止回閥蝶式緩衝止回閥原理特點
蝶式緩衝止回閥主要用於工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。蝶式緩衝止回閥主要同閥體、閥瓣、緩衝裝置和微量調節閥組成。蝶式緩衝止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩衝性能好等特點，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式緩衝止回閥是工業用水和城市排污的最佳產品。蝶式緩衝止回閥主要技術參數
公稱壓力：1.0～2.5MPa公稱通徑：40～1400mm
介質：水、油品、海水、污水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T9113
試驗標準：GB/T 13927 AP1598

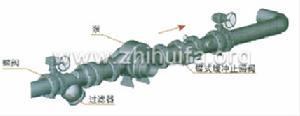

蝶式緩衝止回閥典型安裝圖
安裝圖蝶式緩衝止回閥主要零件材料
零件名稱 閥體 蝶板 密封圈 閥桿 填料
材料 灰鑄鐵、碳鋼 灰鑄鐵、鑄鋼、球墨鑄鐵 丁腈耐油橡膠、氯丁橡膠 不鏽鋼 聚四氟乙烯

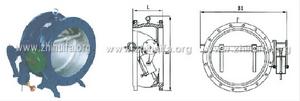

蝶式緩衝止回閥主要尺寸及重量
DN(㎜) 200 250 300 350 400 500 600 700 800 900 1000 1200 1400
L 230 250 270 290 310 350 390 430 470 510 550 630 710
H 550 630 690 780 860 980 1070 1220 1320 1430 1550 1800 1980
B1 540 600 650 710 770 900 1090 1200 1320 1420 1550 1780 2000
