產品參數
﹥公稱通經：DN25-DN108mm
﹥流量範圍：100-50000L/h
﹥壓力範圍：0.2-1.2MPa
蝴蝶型轉子泵 ﹥電機功率：0.25-30KW
產品概述
轉子泵屬容積式泵的一種形式，通過轉子與泵體間的相對運動來改變工作容積，從而使流體的能量增加。

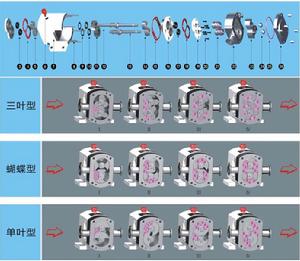

轉子泵又稱羅茨泵、膠體泵、高濃漿泵等，它依靠兩個同步運動的轉子，由一對外置式同步齒輪箱進行傳動，轉子在傳動軸的帶動下進行同步反方向旋轉，從而構成了較高的真空度和排放壓力。兩轉子將轉子室分隔成幾個小空間，並按I-II-III-IV的次序運轉。運轉到I位置時，只有進口處充滿介質；運轉到II位置時，II室中封閉了部分介質；到位置時，III室中也封閉了介質；到位置IV時，進口處和出口室相通，介質即被輸送至出物料管道。按這樣的循環往復，介質即被不斷的輸送出去。
結構特點
本泵中凡與輸送物料接觸的零配件，均採用符合衛生標準的不鏽鋼材料製作，其密封件均採用無毒橡膠。可靠的防鏽性和無毒密封性確保了安全衛生。轉子的流線結構以及轉子室中無死點和非金屬件，避免了對被輸送物質造成污染。適用於就地CIP清洗與蒸汽消毒，完全符合美國FDA規範要求及醫藥級（GMP）規範要求。
特別適用於再輸送過程中容易起泡沫以及輸送高粘度、高濃度及任何含顆粒的介質，經其輸送的物料保持原有的品質部變，不起任何理化反應。
採用外裝動、靜環式機械密封，可直接水沖洗，耐高壓，不易磨損，無泄漏。
體積小，流量大，揚程壓力高，適用長距離與高阻力定量輸送。
泵的葉輪與傳動齒輪分開，且在泵腔內各零配件之間保證一定的間隙，相互不接觸，伍磨損，低噪音，可靠性好，使用壽命長，節能降耗。配置變頻器後，可以隨意調節流量，並可做一般計量泵使用。可輸送汽、液、固等三相混合物料。可以輸送的介質的粘度可高1000000CP和含固量達55%的漿料。結構緊湊，維護方便，幾乎無易損件，運行成本低。
蝴蝶型轉子泵 技術參數
| 型號 | 升/轉 （L/r） | 轉速 （Rpm） | 流量 （L/h） | 揚程壓力（Mpa） | 粘度範圍（CP） | 功率（KW） | 標配功率（KW） | 進出口管徑（mm） |
| RP25-1.5 | 0.045 | 40-600 | 100~1600 | 0.2-1.2 | 1-1000000 | 0.25~1.5 | 0.75 | φ25 |
| RP32-3 | 0.08 | 40-600 | 200~2800 | 0.2-1.2 | 1-1000000 | 0.37~3 | 1.5 | φ32 |
| RP38-4.5 | 0.15 | 40-550 | 350~4500 | 0.2-1.2 | 1-1000000 | 0.55~4 | 3 | φ38 |
| RP50-8 | 0.25 | 40-550 | 600~8000 | 0.2-1.2 | 1-1000000 | 1.5~7.5 | 4 | φ50 |
| RP63.5-12 | 0.42 | 40-500 | 1000~12000 | 0.2-1.2 | 1-1000000 | 2.2~11 | 7.5 | φ63.5 |
| RP76-22 | 0.72 | 40-500 | 1720~22000 | 0.2-1.2 | 1-1000000 | 3~18 | 11 | φ76 |
| RP89-35 | 1.15 | 400500 | 2750~34500 | 0.2-1.2 | 1-1000000 | 5.5~22 | 18 | φ89 |
| RP108-50 | 1.85 | 40-450 | 4400~50000 | 0.2-1.2 | 1-1000000 | 7.5~30 | 22 | φ108 |
套用範圍
食品工業：酸牛 奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、果醬、糖漿、汽水、果汁、布丁、番茄醬、芝麻醬、花生醬、調味品、食用油、乳清等。
日化工業：凝膠、洗面乳、洗手液、沐浴露、洗衣粉、護膚品、染髮劑、香油精、牙膏、洗滌劑、洗髮精、鞋油、化妝品、香精、肥皂、香脂、甘油、脂肪酸等。
製藥工業：各型丸糊、乳化劑、糖漿、營養液、中藥、膏狀藥劑、生物製品、魚花粉、蜂皇漿、疫苗、保健品等。
化工工業：脂肪、溶劑、樹脂、聚合物、油漆、顏料、染料、塗料、潤滑油、潤滑脂、石油劑、乳化瀝青、膠粘劑、塑膠、玻璃鋼、皮革 等。
建築工業：各種塗料。包括內外牆塗料、防腐料、陶瓷塗料、油漆塗料、陶瓷釉料等。
其它工業：塑膠工業、紡織工業、造紙工業、煤炭浮劑、納米材料、生物化工等行業。
套用特點
蝴蝶型轉子泵
它不僅具有一般轉子泵的特點，並且在輸送高粘度及內含較大顆粒的物料時，也具有一定的優勢，對特別粘稠的物料也能夠有效輸送，經其輸送的物料保持原有品質不變。
備註
不同粘度的物料出口壓力是不同的，例如水的粘度是1CP,出口壓力是0.2Mpa
可根據介質的需要及工況的需要選擇最佳的驅動
表中的流量及壓力均為在介質為水的狀態下測定
可根據連線需要選擇連線方式：螺紋接頭、重型卡箍、連線法蘭
