基本原理

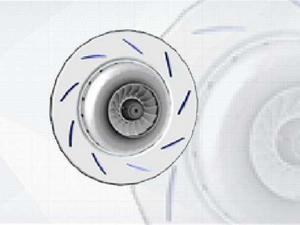

圖1 葉片擴壓機葉片擴壓器是由等厚度薄板或機翼形葉片組成的。圖1所示為由等厚度薄板葉片組成的葉片擴壓器。氣流以α角度流入葉片擴壓器後，由於葉片對氣流的限制，使氣流偏離了它們自由流動軌跡（即在無葉擴壓器中，氣流沿方向角α不變的對數螺旋線軌跡)，而向著方向角α增大的方向流出去，使氣體的流通面積快速加大，而達到降速增壓的目的。這樣，氣流在流動路徑短、直徑增大不多的條件下，即可獲得較大的降速與增壓 。
氣體的流動
圖2 葉片擴壓器葉片擴壓器強制氣流流過給定幾何形狀的通道來實現有效的擴壓。現以平板擴壓器為例說明氣體在其中流動的基本規律。在如圖2所示的葉片擴壓器中，葉片的形狀和安裝情況總是使氣流角α隨著直徑的增大而逐漸增大，即α>α>α圖2中的虛線表示無葉擴壓器中氣流角α基本保持不變的氣流軌跡。在葉片擴壓器中，質量守恆定律仍適用，但由於氣流與葉片相互作用的結果，使其動量距發生了變化 。
結構型式
如果在無葉擴壓器的環形通道中，沿圓周裝上均勻分布的葉片就是葉片擴壓器。其結構型式主要有：
直線形葉片擴壓器
葉片是等厚度的直鈑，造型特別簡單，加工製造非常方便。此種擴壓器在渦輪增壓器與柴油機配合試驗時調整比較方便，而且有利於系列化產品的生產。但葉片數較少時有較大的通道擴張角，流動阻力損失也較大 。
圓弧形葉片擴壓器
擴壓器的葉片是等厚度的鈑，並按一定的曲率半徑彎曲為一段圓弧。這種擴壓器的葉片造型和加工製造都較簡單，在系列化產品中套用較多 。
三角形葉片擴玉器
擴壓器的葉片似一小三角形，葉片內外弧均為圓弧，且其曲率半徑相同，即葉片內外弧具有相同的型線 。
機翼形葉片擴壓器
圖3機翼形葉片擴壓器擴壓器的葉片是機翼形的，並將機翼形葉片的中線彎曲成所需的形狀，如圖3聽示。機翼形葉片具有流動損失小和變工況性能好的優點，但製造工藝較複雜。機翼型的形狀常採用C-4翼型 。
上述圓弧形、三角形、機翼形葉片擴壓器都是曲線形葉片擴壓器。在相同的條件下，與直線形葉片擴壓器相比，具有較小的流動損失，因而效率較高。曲線形葉片擴壓器的葉片中線多採用圓弧。
管式葉片擴壓器
圖4管式葉片擴壓器管式擴壓器是六十年代末提的一種新型擴壓器。它是在一個圓環上鑽削出一系列孤立的圓柱孔，然後再擴成錐形孔，構成管形通道。在進口處，相鄰圓柱面相交，形成橢圓形進口邊，其結構如圖4所示。這種擴壓器的流動阻力較小，因而效率較高。特別在擴壓器進口超音速的條件下，其優越性更為突出，故特別適用高增壓比的壓氣機。據採用此種擴壓器的渦輪增壓器的試驗表明，它具有良好的性能。但它的缺點是工況變化時，其性能變壞，故其適用的工況範圍較窄 。
