OptiX PTN系列產品是華為公司開發的新一代面向移動綜合業務承載的城域光傳送產品，包括PTN 3900、PTN 1900以及PTN950、PTN910。華為還將繼續推出多種高端PTN產品和低端盒式PTN產品，套用於面向ALL IP和未來向FMC(Fixed Mobile Convergence)綜合發展的移動承載網業務傳送方案，支持從MSTP到分組傳送網路的平滑演進。
® 其全分組架構設計適應未來ALL IP 傳送，滿足新增IP業務需求；
® 面向多業務接入的PW技術，實現2G/3G/LTE業務綜合承載；
® 電信級設計：同頻同相的分組時鐘同步機制，SDH-Like的端到端業務部署能力，OAM和業務保護能力，層次化和面向連線的QoS業務保障機制。
PTN系列產品利用完善的MPLS/PWE、MPLS-TP技術，實現移動業務的綜合承載，可大規模部署VPLS、VPWS專線、L3VPN大客戶專線；具備完善的QoS機制和層次化QoS部署能力，良好的頻寬統計復用能力；強大的硬體OAM機制，實現故障快速檢測，批量業務50ms快速保護倒換。
配合T2000網路管理系統提供強大的圖形化界面管理、端到端的業務配置和管理能力，PTN產品能實現快速故障定位，保證PTN分組化網路的可運營可管理。
（1）PTN 3900產品

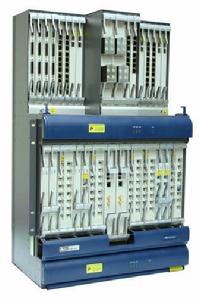

PTN 3900產品外觀如圖1所示。
華為PTN設備圖1 PTN 3900 產品外觀
PTN 3900套用於移動IP backhaul的核心層和匯聚層，採用電信級硬體架構設計，支持交換網板和主控板1:1冗餘。冗餘備份的電源設計，最大功耗為2000W（不帶微波功能）/2650W（帶微波功能）。單向設備容量達320Gbit/s（雙向640Gbit/s、線速I/O 160Gbit/s）。在網路側，PTN3900具備組建大容量10GE環網的能力，整機能夠支持16個10GE，也支持GE、FE、POS STM-4/1和ML-PPP接口組網，並支持完善的網路保護機制（MPLS 1+1、1:1保護，板內和板間的LAG保護，1+1和1:1的線性復用段保護等）；在用戶側，其豐富的業務接口設計（ch STM-1、ATM STM-1、GE/FE等）和鏈路可靠性設計（業務子卡及MP1板1:N（1～4）的TPS保護），提供完善的與BSC/RNC等基站控制器的多業務對接能力，整機最大能夠支持的各類主要連線埠分別為160個GE、128個FE（光）、188個FE（電）、32個ch STM-1或504個E1。PTN3900支持層次化QoS調度機制和完善的時鐘解決方案，為移動承載網非常關鍵的統計復用功能和精準時間同步提供技術支撐。
（2）PTN 2900/1900產品

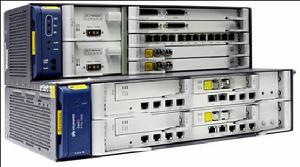

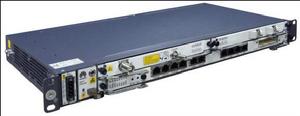

PTN 2900/1900產品外觀如圖2所示。
華為PTN設備
華為PTN設備(a) PTN 2900 (b) PTN 1900
圖2 PTN 2900/1900外觀
PTN 2900/1900套用於移動IP backhaul的匯聚層和接入層，採用電信級硬體設計架構，支持主控交叉合一單元的1:1備份和電源冗餘。在網路側，其具備組建多個10GE、GE環網能力，並支持完善的網路保護機制；在基站側的PTN 1900，具備良好的多業務接口支持能力，通過完善的PW功能，可同時接入TDM、IMA、Ethernet等，實現移動2G/3G/LTE綜合業務的承載。PTN 2900/1900同樣支持層次化QoS調度機制和完善的時鐘解決方案。
目前已規模商用的PTN 1900單向設備容量達10Gbit/s（雙向20G、線速I/O 10Gbit/s），在網路側支持GE、FE、POS STM-4/1和ML-PPP接口組網，整機能夠支持10個GE，並支持完善的網路保護機制（MPLS 1+1、1:1保護，板內和板間的LAG保護，1+1和1:1的線性復用段保護等）；整機最大能夠支持的各類主要用戶側連線埠分別為：39個FE（光）、55個FE（電）、8個ch STM-1或64個E1、E1業務子卡支持1:1的TPS保護。最大功耗為450W（不帶微波功能）/700W（帶微波功能）。
（3）PTN 950 /910
PTN 950&PTN 910產品外觀如圖3所示。
華為PTN設備
華為PTN設備（a）PTN 950 （b）PTN 910
圖3 PTN 950/910 產品外觀
PTN950/910套用於移動IP backhaul的接入層，有效解決基站業務最後一千米的接入問題，同時也可作為末端設備實現專線接入功能。在網路側，其具備多GE環網能力，並支持多種業務保護機制；在用戶側，其具備良好的多業務接口支持能力，提供Smart E1（TDM/IMA/MLPPP靈活配置）、FE、GE等多種業務接口，提供2G/3G基站業務的綜合承載，與PTN 3900/1900協同構建高效的移動分組承載網路。
PTN 950的交換容量為單向8Gbit/s（雙向16Gbit/s），整機支持的主要連線埠類型及數量為8個GE、48FE（光）、48FE（電）或96個E1；最大功耗687W，典型配置為65W（不帶微波功能）/185（帶微波功能）。
PTN 910的交換容量為單向6.5Gbit/s（雙向13Gbit/s），整機支持的主要連線埠類型及數量為6個GE、16FE（光）、20FE（電）或48個E1；最大功耗為120W（不帶微波功能）/210W（帶微波功能）。
