基本信息
功能可以根據客戶的實際需求量身定製。該系統的實施使整個高端園林景觀的管理更為人性、科學和安全，提升了花園整體的品位和形象。花園智慧型管理代表著高檔社區戶外園林景觀水電智慧型化的趨勢，被人們認為是前衛休閒生活的一種體現。
隨著人們生活水平的不斷提高，家庭生活自動化、居住環境舒適化、安全化以及逐步建立現代化家庭的趨勢使智慧型管理系統的出現成為必然。花園智慧型管理系統是一種全新的高端園林景觀管理理念，一經推出就深受高端人士的青睞，立刻成為高檔社區戶外園林景觀水電工程的標準配套系統，為該行業設立了新的標桿。
系統介紹
一、 前言
隨著人們生活水平的不斷提高，家庭生活自動化、居住環境舒適化、安全化以及逐步建立現代化家庭的趨勢使智慧型管理系統的出現成為必然。過去人們一般通過手動拔動開關進行照明或電機的啟停，隨著生活步伐的轉變及科技的進步，通過自動化系統智慧型控制已完全代替了原有的手動操作方式，使得整個花園的管理更為人性，更為的科學、安全。
花園智慧型管理已成為一種控制趨勢，它的出現被人們認為是一種前衛生活的體現。
二、 技術參數
Ø 工作電源：24VDC 40VA
Ø 顯示方式：7吋液晶顯示
Ø 開關量輸入：16路 NPN輸入
Ø 開關量輸出：28路繼電器開關量輸出
Ø 繼電器觸點容量：5A 250VAC
Ø 通訊協定：RS485
三、 系統介紹
圖1為該系統的拓樸圖。具體分為以下主要功能：
花園智慧型管理系統圖1
1、 開機界面
當系統得電後，觸控螢幕上將有5 秒的開機界面顯示，如圖2所示；
花園智慧型管理系統圖2
2、 選單管理界面

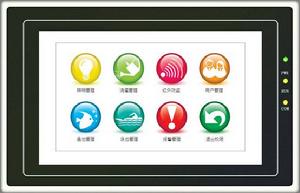

系統主要分為照明管理、澆灌管理、紅外防盜、魚池管理、泳池管理、報警管理、用戶管理等七大功能塊。（如圖3所示）
用戶如需進入哪個功能進行操作，只需按下對應的功能鍵便可進入。
花園智慧型管理系統圖3
為保護系統的安全性，防止他人隨意操作或不經意的碰到，系統設定有操作密碼。如圖4所示，用戶按下所需的功能鍵後，系統將彈出一個密碼輸入視窗，用戶輸入設定好的密碼後，按‘Enter’鍵後進入。
如用戶操作完後，可按‘退出許可權’功能鍵退出操作。
花園智慧型管理系統圖4
3、照明管理
照明管理用於管理整個花園的所有景光照明，可根據用戶的景光要求進行設定。如圖5、6、7所示，該系統對花園的景光照明採用定時關閉控制和手動關閉控制兩種控制方式。
a) 定時關閉控制：用戶可以在彈出的界面下選擇定時關閉功能並設定好開啟小時數，系統將在設定的時間後自動關閉照明。
b) 手動關閉控制：用戶通過按動界面照明功能鍵進行關閉控制。
花園智慧型管理系統圖5
花園智慧型管理系統圖6
花園智慧型管理系統圖7
4、 澆灌管理
澆灌管理用於管理整個花園所有花草的自動澆灌作業，可根據用戶花草的布置要求進行設定。如圖8、9、10所示，該系統對花園的澆灌作業採用定時關閉控制和手動關閉控制兩種控制方式。
a) 定時關閉澆灌：用戶可以在彈出的界面下選擇定時關閉功能並設定好開啟小時數，系統將在設定的時間後自動關閉澆灌。
b) 手動關閉控制：用戶通過按動界面照明功能鍵進行關閉控制。
花園智慧型管理系統圖8
花園智慧型管理系統圖9
花園智慧型管理系統圖10
5、紅外防盜管理
紅外防盜管理用於整個花園或部分重要區域的紅外監控。當有人誤闖入該區域後，系統將通過警鈴進行報警。如圖11所示。
花園智慧型管理系統圖11
6、魚池管理
魚池管理是該系統的主要功能之一，該功能主要用於對魚池進行水質管理、排污管理、水池燈照明控制和魚池假山噴泉的控制。
界面如圖12所示。
花園智慧型管理系統圖12
魚池進水和假山噴泉的控制分為定時關閉和手動關閉兩種控制方式。如圖13所示。
a) 定時關閉控制：用戶可以在彈出的界面下選擇定時關閉功能並設定好開啟小時數，系統將在設定的時間後自動關閉澆灌。
b) 手動關閉控制：用戶通過按動界面照明功能鍵進行關閉控制。
花園智慧型管理系統圖13
7、泳池管理
泳池管理是該系統的主要功能之一，該功能主要用於對泳池進行水質管理、排污管理和泳池假山噴泉的控制。
界面如圖14所示。
花園智慧型管理系統圖14
泳池進水和噴泉的控制分為定時關閉和手動關閉兩種控制方式。
a) 定時關閉控制：用戶可以在彈出的界面下選擇定時關閉功能並設定好開啟小時數，系統將在設定的時間後自動關閉澆灌。
b) 手動關閉控制：用戶通過按動界面照明功能鍵進行關閉控制。
8、 報警管理
該界面主要用於監控制系統的控制情況，當系統出現故障時（如開關斷閘），系統將會把故障信息顯示於界面上，便於用戶了解情況。
9、 用戶管理
該界面用於管理系統的用戶許可權、系統時間、密碼設定等。
