概述
船用耐震壓力表船用耐震壓力表適用於船舶及相關設備上，測量不爆炸、不結晶、不凝固，對銅（合金）及錫鉛焊料無腐蝕作用的液體、氣體等流體介質的正壓、負壓或正負壓。在殼內填充低粘度阻尼油，使儀表具備抗工作環境振動及介質壓力脈動的能力。度盤主刻度及指針前端塗有永久性發光劑,保證在黑暗中能正常觀察指示值。
船用耐震壓力表按其測量範圍：分為船用耐震真空表、船用耐震壓力真空表、船用耐震低壓表、船用耐震中壓表及高壓表。真空表用於測量小於大氣壓力的壓力值；壓力真空表用於測量小於和大於大氣壓力的壓力值；低壓表用於測量0~6MPa壓力值；中壓表用於測量10~60MPa壓力值；高壓表用於測量100MPa以上壓力值。
工作原理
工作原理圖壓力表由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示 數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
壓力經過導壓系統，表內的敏感彈性元件（波登管、膜片、膜盒等）隨著壓力的變化而產生彈性形變，從而將壓力轉變為彈性元件自由端的彈性位移，經有連桿機構放大，再由表內機芯齒輪機構將位移轉換成旋轉運動，通過指針轉動來顯示壓力。技術參數
型號:YCN-50;YCN-60;YCN-75;YCN-100;YCN-150
公稱直徑(mm):￠50;￠60;￠75;￠100;￠150;
接頭螺紋:M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)2.5;1.6;1.0;
測量範圍(Mpa)-0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9；-0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃):-40℃~55℃(矽油)；-25℃~55℃(甘油);
結構形式:徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）;徑向帶後邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）;
抗震等級:V．H．4
執行標準:JB/T5527-2005
防護等級:IP65
表殼材質:鐵殼:304SS;
接頭材質:銅;
外形尺寸

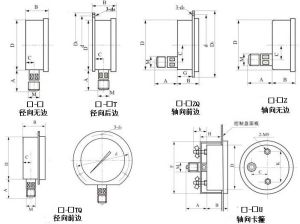

外形尺寸示意圖

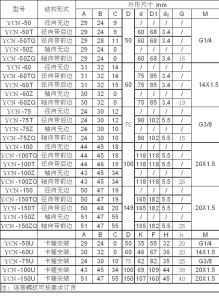

外形尺寸船用耐震壓力表特性
1．儀表在偏離安裝位置±22°的搖擺情況下能正常工作。
項目 | 角度 | 周期 | 試驗持續時間 |
縱傾 | ±10° | -—— | 前後各不小於15min |
橫傾 | ±22。5° | —— | 左右各不小於15min |
縱搖 | ±10° | 7S | 不小於30min |
橫搖 | ±22。5° | 10S | 不小於30min |
2．儀表具有防濺性能，其防護等級滿足IP64級要求。
3．儀表具有一定的抗振性能，在振幅為±1mm，頻率小於13HZ的振動條件下能正常工作。
4．儀表具有抗鹽霧能力，在海洋性氣候中使用時儀表無腐蝕。
5．儀表的指針及錶盤上的刻度標記塗有永久發光劑，保證在黑暗中能正常觀察壓力。
檢修維護
1、經過一段時間的使用與受壓，壓力表機芯難免會出現一些變形和磨損，壓力表就會產生各種誤差和故障。為了保證其原有的準確度而不使量值傳遞失真，應及時更換，以確保指示正確、安全可靠。
2、壓力表要定期進行清洗。因為壓力表內部不清潔，就會增加各機件磨損，從而影響其正常工作，嚴重的會使壓力表失靈、報廢。
3、在測壓部位安裝的壓力表，根據JJG52-1999規定，它的檢定周期一般不超過半年。關係到生產安全和環境監測方面的壓力表，檢定周期必須按照檢定規程，只可小於半年；如果工礦條件惡劣，檢定周期必須更短。
4、測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
使用注意
1、儀表必須垂直：安裝時應使用17mm扳手旋緊，不應強扭表殼；運輸時應避免碰撞；
2、儀表使用宜在周圍環境溫度為-25~55℃；
3、使用工作環境振動頻率<25HZ，振幅不大於1mm；
4、使用中因環境溫度過高，儀表指示值不回零位或出現示值超差，可將表殼上部密封橡膠塞剪開，使儀表內腔與大氣相通即可；
5、儀表使用範圍，應在上限的1/3～2/3之間；
6、在測量腐蝕性介質、可能結晶的介質、粘度較大的介質應加隔離裝置；
7、儀表應經常進行檢定（至少每六個月一次），如發現故障應及時修理；
8、儀表自出廠之日起，半年內若在正常保管使用條件下發現因製造質量不良失效或損壞時，由該公司負責修理或調換；
9、需用測量腐蝕性介質的儀表，在訂貨時應註明要求條件。
