產品概述
技術參數
型號分類：yc-50、YC-60T、YC60Z、YC60ZT、YC-100T、YC100Z、YC100ZT、YC-150Z、YC150Z、YC150ZT
公稱直徑(mm)：50、60、100、150；
測量範圍Mpa：0.1,0.16,0.25,0.4,0.6,1,1.6,2.5,4,6,10,16,25,40,60-0.10~0,-0.1~-0.06,-0.1~0.15,-0.1~0.3,-0.1~0.5,-0.1~0.9,-0.1~1.5,-0.1~2.4
精度等級：2.5、1.6、1.0；
連線螺紋：M14×1.5、M10×1、M20×1.5、G1/4；
使用工作溫度:使用工作溫度：-40℃～70℃

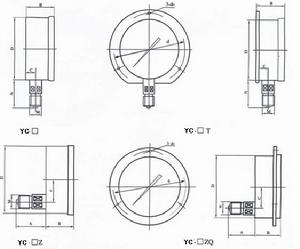

外形尺寸:
| 型 號 | 外形尺寸 mm | ||||||
| A | B | C | D | d | d0 | M | |
| YC-50Z | 29 | 24 | 0 | 50 | / | / | 14×1.5 |
| YC-60 | 31 | 32 | 14 | 60 | / | / | 14×1.5 |
| YC-60T | 31 | 32 | 15 | 75 | 3.4 | ||
| YC-60Z | 30 | 32 | 0 | / | / | ||
| YC-60ZT | 30 | 32 | 0 | 75 | 3.4 | ||
| YC-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
| YC-100T | 44 | 46 | 19 | 118 | 5.5 | ||
| YC-100Z | 43 | 45 | 34 | / | / | ||
| YC-100ZT | 43 | 45 | 44 | 118 | 5.5 | ||
| YC-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
| YC-150T | 50 | 48 | 20 | 165 | 5.5 | ||
| YC-150Z | 51 | 47 | 55 | / | / | ||
| YC-150ZT | 51 | 47 | 55 | 165 | 5.5 | ||
| 註：連線螺紋可按要求訂貨． |
工作原理
壓力表通過表內的敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。安裝結構形式
壓力表國家標準《一般壓力表》GB/T1226-2001中第4.1.2儀表按螺紋接頭及安裝方式分為：直接安裝壓力表、嵌裝（盤裝）壓力表、凸裝（牆裝）壓力表。1、壓力表的安裝位置應符合安裝狀態的要求，錶盤一般不應水平放置，安裝位置的高低應便於工作人員觀測。
2、壓力表安裝處與測壓點的距離應儘量短，要保證完好的密封性，不能出現泄漏現象。
3、在安裝的壓力表前端應有緩衝器；為便於檢驗，在儀表下方應裝有切斷閥；當介質較髒或有脈衝壓力時，可採用過濾器、緩衝器和穩壓氣等
船用壓力表特性
船用壓力表除了具備一般壓力表的功能外，還具備以下功能：1、儀表在偏離安裝位置正負22°的搖擺和搖擺情況下能正常工作。
2、儀表具有防濺性能，其防護等級能滿足IPX4級要求。
3、儀表具有一定的抗震性能，在振幅為正負1mm，頻率小於13HZ的振動條件下能正常工作。
4、儀表具有抗鹽霧能力，在海洋性氣候中使用對儀表無腐蝕。
5、儀表的指示端、標度盤上主刻度的數字及標度線用塗以永久性發光劑，且能在黑暗中清晰地看到指示值。可見距離按下表規定。
| 表殼公稱直徑（mm） | 距離（m） |
| 4060 | 0。6 |
| 100 | 0。8 |
| 150 | 1。0 |
| 200250 | 1。5 |
