自耦降壓起動變壓器是一種三相自耦變壓器,其原理是減小起動電壓,增加起動電流,從而使電動機獲得較大的起動電流使其輕鬆起動。

自耦變壓器

自耦變壓器Autotransformer)是只有一組線圈的變壓器,其中一個線圈成為另一個線圈的一部分。自耦變壓器也常常用於電機起動。自耦式變壓器是只有一組線圈同時用作原線圈及副線圈的變壓器。降壓時會從共用線圈引出一部分用作副線圈,而當升壓時會從共用線圈引出比原線圈多的一部分用作副線圈。

運作原理

自耦變壓器是指它的繞組一部分是高壓邊和低壓邊共用的。另一部分只屬於高壓邊。根據結構還可細分為可調壓式和固定式。自耦 變壓器的耦是電磁耦合的意思,普通的變壓器是通過原副邊線圈電磁耦合來傳遞能量,原副邊沒有直接的電的聯繫,自耦變壓器原副邊有直接的電的聯繫,它的低壓線圈就是高壓線圈的一部分。自耦變壓器的工作原理其實和普通變壓器一樣的,只不過他的原線圈就是它的副線圈。一般的變壓器是左邊一個原線圈通過電磁感應,使右邊的副線圈產生電壓,自耦變壓器是自己影響自己。自耦變壓器是只有一個繞組的變壓器,當作為降壓變壓器使用時,從繞組中抽出一部分線匝作為二次繞組;當作為升壓變壓器使用時,外施電壓只加在繞組的—部分線匝上。通常把同時屬於一次和二次的那部分繞組稱為公共繞組,自耦變壓器的其餘部分稱為串聯繞組,同容量的自藕變壓器與普通變壓器相比,不但尺寸小,而且效率高,並且變壓器容量越大,電壓越高,這個優點就越加突出 。因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大,自藕變壓器由於其容量大、損耗小、造價低而得到廣泛套用。但缺點是主線圈和副線圈之間沒有隔離,主線圈電流會直接流到副線圈。萬一出現短路,副線圈電壓便相等於主線圈電壓。阻抗較小可以減少損耗,但同時降低了限制故障電流的能力。

自耦降壓起動變壓器

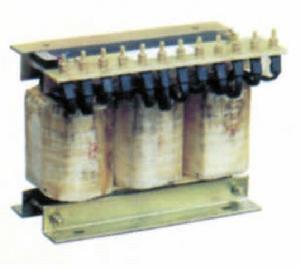

此圖片為上海盼成電器提供 此圖片為上海盼成電器提供

主要套用於頻率為50Hz、額定電壓380V、額定功率在10KW-300KW的三相鼠籠式感應電動機的電路中,做不頻繁的啟動,以改善電動機起動時對輸電網路的影響。此變壓器只有在電動機起動開始時的短時間內工作,一小時內連續起動時間不超過120秒。變壓器備用65%、80%、100%和零線四種抽頭,變壓器在使用時,零線為星形聯接,100%抽頭接380V電源,再根據電動機的轉矩選擇起動時的電壓,一般首選選擇65%的抽頭,如果還是不能順利起動,則再選擇80%的抽頭起動。
