產品介紹
自由式上擺磨是一種高效率多用途的磨粉制沙(細沙)設備。特點
1.1含細沙百分比高:一次性通過該機的物料中,沙的含量最高可達75%1.2一機多用:該機與配套設備組成閉路生產線後可生產各種粒度的產品。

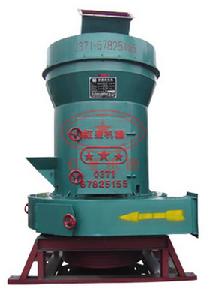

![(圖)自由式上擺磨粉機](/img/3/8f7/nBnauM3X4EjM1YTM2ATNxcDN0ITM4EjM3kDMwADMwAzMxAzLwUzLyMzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
1.3效率高:該機用來制粗粉與細沙的效率高於球磨機、雷蒙磨、立磨等。
1.4磨損材料利用率高:該機中磨輥從上到下是均勻磨損的,不象雷蒙磨的輥中部磨凹陷就得更換。
1.5故障率低:該機中特殊的磨輥結構與密封使得它比雷蒙磨運行更穩定、更持久。
用途
2.1電廠脫硫:該機配用振動篩可將CaCO3粉磨成小於2毫米或小於1毫米的細料。
2.2石英砂(矽砂、鑄造砂、磨料磨具砂等):一次性粉碎後的石英料中25~150目的細沙最高可達70%.
2.3粗磨機:該機用在球磨機前做粗磨機用,可使球磨機的生產效率提高50%.
2.4耐火磚、免燒磚、砌塊:該機粉碎的原料用於製作免燒磚與空心砌塊的顆粒與粉的級配最佳。
2.5粗粉:該機配套振動篩生產粗粉時,比雷蒙磨產量高30%~40%.
適用範圍
該機主要適用於粉碎各種能粉碎的脆性物料,物料的硬度應小於莫氏硬度9級,物料中不能含有大塊鐵等高抗壓強度物,不適用於粉碎易燃易爆品,也不適用於粉碎中草藥、木塊等韌性物料。
工作原理
電動機通過皮帶輪、減速機、聯軸節帶動主軸、散料盤、磨輥托架與刮板隨主軸一同轉動。磨輥裝置通過磨輥橫擔軸裝在磨輥托架上,磨輥在隨主軸轉動的同時繞自中心軸轉動,在離心力的作用下以強大的壓力在磨環內圓面上磙動。塊狀物料從進料口進入機內,由散料盤均勻的散落在磨環內面的塊料被磨輥碾壓沖搓而粉碎,這時瞬間靜止的物料繼續下落又被接續而來的下一個磨輥再次碾壓,經過多次碾壓的粗粉料最後落在底部被刮板推到出料口排出。
參數
5.1 自由式上擺磨粉機主機參數:
名稱 | 參數 | 說明 |
型號 | MSB1004 | |
磨輥數量 | 4個 | |
進料最大尺寸 | <30毫米 | 特硬料應<20mm |
開路成品粒度 | 70~90%<2毫米 | 可調,見以下說明 |
開路生產能力 | 8~15噸/小時 | 與進料平均粒度、硬度有關 |
主電機功率 | 37~45千瓦 | 細料、低產量時配小電機 |
主電機型號 | Y225M-4-V6 | 45kw |
外形尺寸(長×寬×高) | 1.87×1.5×2.58(米) | 含主電機、減速機、主機 |
單件最大起吊重量 | 900千克 | 指不能拆開的單個件 |
總重(電控除外) | 8噸 | 其中減速機重1.7噸 |
注:開路指石料一次性通過,不再返回到上擺磨主機內。
閉路指篩上物返回到上擺磨主機內進行再磨。
5.2 自由式上擺磨粉機進料量、平均粒度、主軸轉速、耗電量之間的關係:
進料量↓=平均粒度↓、耗電量↓
進料量↑=平均粒度↑、耗電量↑
轉速↓=平均粒度↑、耗電量↓
平均粒度↑=沙粒含量↑、細粉含量↓
配套設備參數
名稱 | 型號 | 功率 | 說明 |
細碎顎破 | PEX150×750 | 15KW | |
斗提升機 | TH250 | 3KW | 速度≥1m/s |
電磁振動給料機 | GZ3 | 0.2KW | 進出口間距1000 |
