自力式壓差閥

自力式壓差閥

自力式壓差閥不需外來能源,依靠被調介質自身壓力變化進行自動調節,自動消除管網的剩餘壓頭及壓力波動引起的流量變化。恆定用戶進出口壓差,有助於穩定系統運行,特別適用於分戶計量或自動控制系統中。

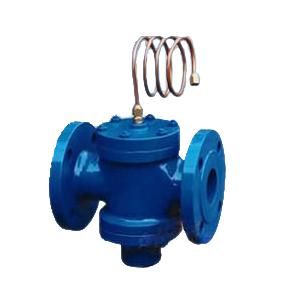

自力式壓差閥

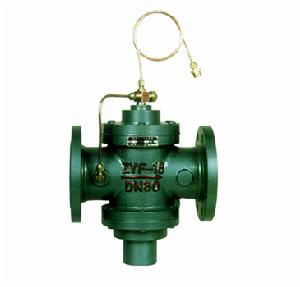

自力式壓差閥(同力)自力式壓差閥(同力)

自力式壓差閥即壓差控制閥,不需外來能源,依靠被調介質自身壓力變化進行自動調節,自動消除管網的剩餘壓頭及壓力波動引起的流量變化,恆定用戶進出口壓差,有助於穩定系統運行。

自力式壓差閥的適用範圍

自力式壓差閥特別適用於分戶計量或自動控制系統中。

自力式壓差閥的性能特點

該閥為雙瓣結構,閥桿不平衡力小,結構緊湊,用於供熱(空調)水系列中,恆定被控制系統的壓差,並有以下的特點:
1、恆定被控系統壓差;
2、支持被控系統內部自主調節;
3、吸收外網壓差波動;
4、採用先進的無級調壓結構,控制壓差可調比可達25:1;
5、具備自動消除堵塞功能;
6、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。

自力式壓差閥的使用方法

1、介質流動方向應與閥體箭頭方向一致;
2、該閥應安裝在回水管上,閥上接導壓管,導壓管的另一端與供水管連線,建議在導壓管供水端安裝1/2"球閥,以便啟動消除堵塞功能;
3、在導壓管前的供水管上應安裝過濾網,避免水質太差造成該閥失去自動調節功能;
4、供水管和該閥前的回水管應分別裝設壓力表,便於調節控制壓差;
5、如發現該系統流量過大或過小,可能的原因是管道元件安裝時的雜物卡阻在閥塞上,可將1/2"球閥關閉3—5分鐘,這時如果是較輕堵塞,即可自動消除,如還不能消除,則要拆開閥門檢查消除堵塞物;
6、控制壓差調節方法:逆時針方向調節調壓閥桿,觀察壓差。

自力式壓差閥的技術參數

1、公稱壓力:1.6MPa;
2、介質溫度:0-150℃;
3、工作壓差範圍:0.02-0.3MPa;
4、控制壓差設定值:0.02MPa;控制壓差可調範圍0.02-0.3MPa;
5、導壓管長度:1.6m;
6、導壓管連線端尺寸:1/2"管螺紋;

自力式壓差閥的材質與壽命

閥體—優質灰鑄鐵
內件—黃銅、不鏽鋼
彈簧—不鏽鋼
膜片—三元乙丙
壽命—十年以上

自力式壓差閥的選型

按式KV=G/式中(G-M3/h),根據最大流量和可能的最小工作壓差計算所需的最大KV值,應小於閥門的最大KV值;根據最小流量和可能的最大工作壓差計算所需的最小KV值,應大於閥門的最小KV值,如G=3-10M3/h,△P"最大=200KPa,△P"最小=20KPa,KV最大=10/=25,KV最小=3/=2.12,選擇DN50即符合要求,建議儘量不變徑選用閥門。
