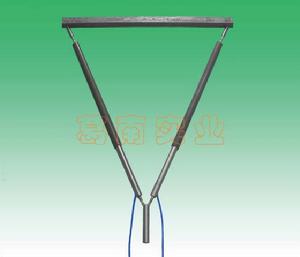

脫空計

mm/F≤0.02≤0.04測量精度： ℃-40～+150-40～+150溫度測量精度： mm30.530.5儀器長度：

脫空計適用於長期測量面板壩的混凝土面板與墊層料，或其它混凝土結構物與地基之間因變形造成的脫空。脫空計的位移感測器採用的是VWD型振弦式位移計，其由位移計加裝配套附屬檔案而組成。
規格及主要技術參數

規格代號	VWD-50S	VWD-100S
測量範圍： mm	0～50	0～100
靈敏度 k： mm/F	≤0.02	≤0.04
測量精度： F.S	±0.1%	±0.1%
溫度測量範圍： ℃	-40～+150	-40～+150
溫度測量精度： ℃	±0.5	±0.5
儀器外徑： mm	30.5	30.5
儀器長度： mm	340	400
耐水壓： MPa	≥1	≥1
絕緣電阻： MΩ	≥50	≥50

註：頻率模數F=Hz×10
振弦式位移計由萬向連軸節、不鏽鋼護管、二級機械負放大機構、信號傳輸電纜、振弦及激振電磁線圈等組成。
當面板壩的混凝土面板與墊層料之間發生位移變形時(脫空)，將會帶動位移計的測桿伸縮，經萬向節傳遞給位移計，位移計內的二級機械負放大機構將變形傳遞給振弦，轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦並測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可計算出被測結構物的變形量。同時可同步測出埋設點的溫度值。
