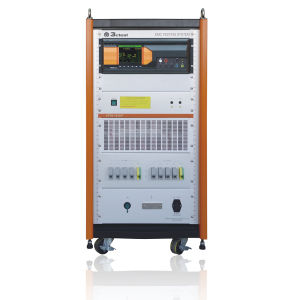

脈衝耦合去耦網路

簡介

三相五線脈衝群耦合/去耦網路是針對電快速瞬變脈衝群抗擾度試驗的特點和要求而專門設計的配套設備。網路與群脈衝發生器系列配合，可完成被試設備的電源端子和接地端子的抗擾度試驗，性能符合IEC61000-4-4、EN601004-4-4。

脈衝群耦合/去耦網路

標準

GB/T17626.4
IEC61000-4-4
EN601004-4-4

參數

頻率範圍	1MHz～100MHz
耦合電容	33nf
耦合衰減	<2dB
去耦衰減	>20dB
串擾衰減	>30dB
耦合電容絕緣能力	>5kV
額定負載	L1、L2、L3相電壓220V 線電壓380V電流20A-30A
外形尺寸	489×463×136mm
註：CDN耦合/去耦網路額定負載最大可以做到100A，須定製。

品牌3ctest相關型號

CDN-4020
CDN-4030
