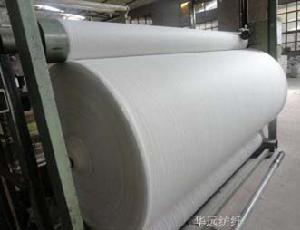

作用
它作為瀝青防水材料的胎基在建築行業以得到廣泛套用，主要用作是瀝青防水卷材（SBS、APP塗層）的主要胎基。
特點
聚酯油氈基布（胎基布，聚酯氈、聚酯胎）具有高強度、高延伸和耐穿刺，重量輕、抗拉強度高、滲透性好、耐高溫、抗冷凍、耐老化、耐腐蝕。技術要求包括外觀質量、內在質量考核項目和內在質量參考項目，其各項指標都與防水標準的規定相銜接。常規項目試驗應按照國家標準試驗方法，熱穩定性、彎曲性、浸漬性、耐水性試驗方法都做了詳細試驗。
技術要求
聚酯油氈基布外觀質量：瀝青防水卷材用聚氨酯非織布（聚酯氈、聚酯胎）胎基表面應均勻、平整、無摺痕、無破洞、卷裝整齊。
內在質量：包括幅寬偏差，斷裂強力，斷裂伸長率和熱穩定性.
浸漬性的測定
在距樣品邊至少100mm處剪取有代表性的試樣2塊，每塊尺寸為200mm×150mm，浸在裝有180℃~185℃的100#瀝青池中，浸漬5小時，取出時應去除多餘的瀝青，冷卻至室溫後，將試樣拉開，用肉眼觀察是否有未浸漬的部位。
彎曲性的試驗
在距離樣品邊至少100mm處剪取有代表性的試樣3塊，每塊為50mm×200mm試樣的長度，方向與產品的縱向平行。試樣在GB6529規定的溫濕度下進行調濕和試驗，試驗裝置為金屬和硬木製作的彎板。試樣在彎曲過程中，必須貼緊彎曲板，試樣在其中部圍繞著35mm的彎曲半徑彎曲，觀察試樣是否出現了摺痕。
耐水性的測定
距樣品邊至少100mm處剪取有代表性的試樣縱橫向各5塊，每塊尺寸為300mm×5mm。將試樣放在（20±2℃）的水中24小時，取出後放在110℃的烘箱中烘2小時，然後按GB/T3923.1測定浸漬樣的斷裂強力。
類型項目
| 類型 項目 | I | II | 120 | 140 | 160 | 180 |
| 幅寬偏差(m)% | ±0.5 | |||||
| 單位面積質量偏差(%) | 無負偏差 | -6 | -5 | |||
| 質量變異係數(%) | 10 | 11 | 11 | 10 | 10 | |
| 拉力（N/5cm）≥ （縱、橫） | 400 | 720 | 230 | 300 | 370 | 450 |
| 最大拉力伸長率(%)≥ （縱、橫） | 25 | 35 | 20 | 20 | 23 | 25 |
| 含水率（%）≤ | 0.5 | |||||
| 熱穩定性（%）≤ | 2.0 | 1.5 | 2.0 | |||
| 註：其它規格產品按協定處理。 | ||||||
