產品簡介

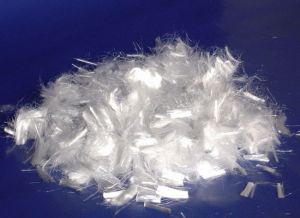

全國最大的網狀纖維生產基地 聚丙烯網狀纖維的原材料是聚丙烯（ＰＰ）,通過一系列的特殊工藝加工而成，其外觀是多根單絲纖維相互交聯而形成的網狀結構。
當網狀結構纖維投入到混凝土中後，在攪拌的過程中，網狀纖維橫向被接伸，使每一個網狀纖維被充分地拉開形成立體網狀均勻地分布在混凝土中，從而達到抗裂防滲的目的。有關聚丙烯網狀纖維的其它優點可參照聚丙烯短纖維的資料。
物化參數
密度（g/cm3） 0.9
長度（mm） 20-36
外形 束網狀
耐酸鹼性 強
抗拉強度（Mpa） ≥560
導電性 無
彈性模量（Mpa） ＞3500
當量直徑（μm）＜100
斷裂延伸率（％） 10-25
吸水性 無
熔點（℃） 160-180
導熱性 極低
使用說明
雖然摻入網狀纖維確實能使混凝土的抗裂性能明顯得到改善，但在一般情況下，網狀纖維只能作為次要加強筋，它不能承擔主要載荷。大量實驗表明，雖然網狀纖維分散後獲得的纖維單絲數量很多，但由於每立方米混凝土中只加入0.9-1.8公斤，只占混凝土體積的0.1％-0.2％，因此對混凝土的其他各種性能並無明顯影響。此外，不能因為加入了網狀纖維而改變原設計和施工規範。一般工程中使用的網狀纖維長度為20mm為宜。在通常情況下，單方混凝土中網狀纖維摻入量以0.9kg為宜，橋面防水層摻量為1.8kg，並且不必改變其他材料的用量。
套用領域
聚丙烯網狀纖維的套用領域 ◆混凝土路面、橋面、機場跑道、工廠地坪等抗裂性要求高的工程
◆隧道、礦井的牆面、頂板、蓄水池等採用特種施工方法的工程
◆河道、水壩等工程；軍事防護工程、碼頭護岸、橋墩等
主要功能
●改善混凝土的均質性
●增強混凝土的耐火性能
●降低高強度混凝土的脆性
●提高混凝土的抗衝擊性能和耐磨性能及抗折強度
●提高混凝土的抗凍性能
●提高混凝土製品的質量
施工說明
長度選擇：普通混凝土一般選用19mm，噴射混凝土一般選用10mm。通常情況下摻量為0.9kg/m3，橋面防水層摻量0.9-1.8kg/m3，隧道用噴射混凝土摻量0.9-1.8kg/m3。
攪拌工藝：先投入碎石，然後投入纖維，再投入砂子攪拌2分鐘，使纖維充分打開，然後投入水泥和水按常規工藝攪拌均勻即可。
