老虎哨電站

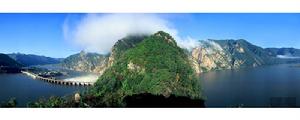

簡介老虎哨電站,又稱渭源水電站(朝鮮)。位於中朝界河鴨綠江的中游,集安市西南60公里

水文參數

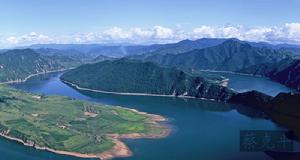

渭源水電站壩址以上流域面積為31602km2。壩址多年平均流量為407m3/s。設計洪水標準為500年一遇,流量30500m3/s。校核洪水標準為5000年一遇,流量為40200m3/s。水庫正常蓄水位為164m,死水位為150m,設計水位為167m,校核水位為170m。水庫總庫容為6.26億m3。電站設計水頭39m,最大水頭42m,最小水頭25m。
地質特徵庫區地層主要由堅硬的花崗岩和變質岩類組成,透水性微弱。兩岸基岩大部分裸露,覆蓋層不厚,邊坡一般較穩定。

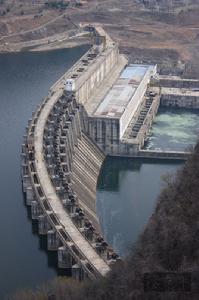

大壩及電站參數大壩為混凝土重力壩壩頂高程171m,壩頂長627m,最大壩高55m。壩軸線為曲線,中間部分為溢流

壩後式廠房位於左岸朝鮮側,其主要建築物有:進水口、壓力鋼管、主廠房、尾水渠等。進水口底部高程133m,設有快速閘門和檢修閘門。壓力鋼管進口處為7m×7m正方形斷面,後漸變為圓管,直徑6.34m,長度32.75m。採用單機單管布置。主廠房尺寸為133.5m×20m×41m(長×寬×高),機組間距22m,安裝場長30m。安裝6台混流式水輪發電機組,機組型號為HL240,單機容量6.5萬kW。尾水渠設有平面閘門,閘門尺寸為6m×6.5m。
地下變電所設在左岸山頭內。主變壓器洞高145m,寬14m,高12m,長22.5m。6台7.5萬kW·A三相變壓器分別設定於單獨小間內。
工程總量:土石方工程量125.4萬m3,混凝土工程量95.93萬m3,工程總投資2.45億元。
