繞組變形測試儀是根據國家電力行業標準DL/T911－2004測量變壓器的繞組變形的儀器，主要是通過檢測變壓器各個繞組的幅頻回響特性，並對檢測結果進行縱向或橫向比較，根據幅頻回響特性的變化程度，判斷變壓器可能發生的繞組變形。
繞組變形測試儀組成：
繞組變形測試儀由測量部分及分析軟體部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分與筆記本電腦通過有線或者無線乙太網連線，也可以通過USB連線。
繞組變形測試儀技術指標：
儀器自帶一個通道DDS信號輸出作為掃頻的激勵信號；信號輸出為正弦波，信號輸出幅度可以軟體調節，最大幅度±5V，信號輸出阻抗為50Ω
兩個採集通道，一個採集激勵信號，一個採集回響信號，用於計算傳遞函式
激勵通道測量為固定量程：±5V；回響通道有 8檔量程，在測量過程中自動調節量程，最大輸入信號為±25V
採集通道量化精度：12位
採集通道最大靜態誤差：0.5%
每通道最大存儲容量：64K樣點
每通道最高採樣率：20Msps
採集通道輸入阻抗：1MΩ
掃頻測量範圍：1K－1MHz
掃描方式：採用線形分布的掃頻測量方式
掃描頻率精度：信號源輸出正弦信號的頻率精度不大於0.01%
掃頻測量頻點：1K－1MHz，測量點數1000點
採用Vittal原裝機箱
符合國家電力行業標準：DL/T911-2004
繞組變形測試儀檢測原理：
在較高頻率的電壓作用下，變壓器的每個繞組均可視為一個由線性電阻、電感（互感）、電容等分布參數構成的無源線性雙口網路，其內部特性可通過傳遞函式H(jω)描述。若繞組發生變形，繞組內部的分布電感、電容等參數必然改變，導致其等效網路傳遞函式H(jω)的零點和極點發生變化，使網路的頻率回響特性發生變化。
變壓器繞組的幅頻回響特性采頻率掃描方式獲得。連續改變外施正弦波激勵源VS的頻率f(角頻率ω=2πf)，測量在不同頻率下的回響端電壓V2和激勵端電壓V1的信號幅值之比，獲得指定激勵端和回響端情況下繞組的幅頻回響曲線。L、K及C分別代表繞組單位長度的分布電感、分布電容及對地分布電容，V1、V2分別為等效網路的激勵端電壓和回響端電壓，VS為正弦波激勵信號源電壓，RS為信號源輸出阻抗，R為匹配電阻。
繞組變形測試儀試驗程式及注意事項:
1.首先檢查變壓器接地狀況是否良好，套管引線應全部解開。
2.詳細記錄被試品的銘牌數據及原始工況有否異常，以及被試品變壓器當前測試狀況下的分接開關位置，並仔細輸入被試品情況登記窗。
3.根據被試品的情況建立被試品數據檔案的子目錄；測試完成後應將測量的數據備份至該目錄下，並注意進行整理工作。
4．數據存放格式：檔案是以ASCII碼的形式存放。
5.對剛退出運行的變壓器進行測量，測量前應儘量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。
6.現場測試時，為防止出現意外損壞儀器，使用所配的電源隔離變壓器。

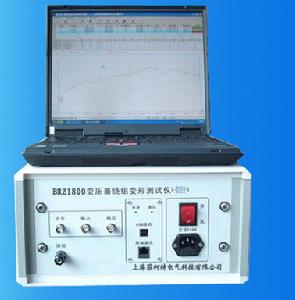

繞組變形測試儀(圖片摘自上海菲柯特網站)
