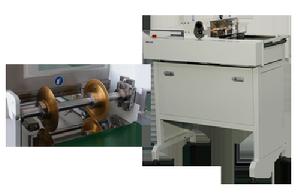

線上V槽分板機

線上V槽分板機

SMtech 5L為線上式分板機,特別符合經濟效益,適合裁切大量預刻有V型槽的PCB板。

人性化的控制臺設計,使操作更加容易。

最多可以同時使用3組圓刀,切割寬度達到310mm的PCB板。設定有感測器,可監控裁切過程。

可手動防止PCB或者由裝料工作站自動進料,本集中亦可安裝至組裝線,與產線連線接口為標準SMEMA接口。

本產品可依據您的PCB尺寸及個人需求而做設計調整。若PCB板寬度大於310mm,請我司聯繫,可另外客制。

線上V槽分板機 Inline v-cutting machine

SMtech 5L為線上式分板機,線上分開PCBA的工藝板邊。
特別符合經濟效益,適合裁切大量預刻有V型槽的PCB板。
人性化的控制臺設計,使操作更加容易。
最多可以同時使用3組圓刀,切割寬度達到310mm的PCB板;還可以根據PCB尺寸及個人需求而做設計調整。設定有感測器,可監控裁切過程。
可手動防止PCB或者由裝料工作站自動進料,本集中亦可安裝至組裝線,與產線連線接口為標準SMEMA接口。

產品特點:

線上分開PCBA的工藝板邊 。
結構穩定,連續工作不出故障
分板應力小,汽車電子廠商測試通過

產品規格:

裁切方式 零件面:圓刀
焊錫面:圓刀
驅動方式 進馬達驅動
裁切速度 100-220mm/s
PCB板寬度 150mm~300mm
PCB板長度 12mm~290mm
零件高度 零件面最大值:35mm 焊接面最大值10mm
顯示屏 PCB板數量,裁切速度,狀態提示
控制按鍵 速度調節,前進,後退,停止,急停
通訊接口 SMEMA
輸入電源 230V AC 50~60Hz
機架尺寸 1230mm(寬)x550mm(深)x1200mm(高)
設備重量 100kg
