產品介紹：

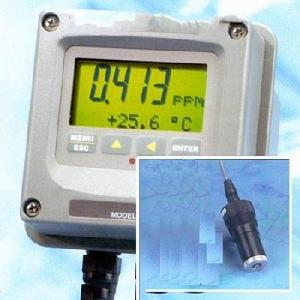

線上式水中臭氧檢測儀m306033控制器特點：
測量範圍：標準測定儀可程式設定量程範圍0—2，0—20，0—200PPM。
迴路電源，交流電源，電池電源型：迴路電源型可提供單一的溶解臭氧測量值；交流電源型能提供P I D，繼電器；電池電源型提供測量數據存儲功能。
LCD顯示：第一行顯示溶解臭氧值，溫度或者其它信息。
PID控制輸出：標準的PI D控制功能輸出。
雙測量功能：交流電源型可選配件“P H感測器”，實現溶解臭氧值和P H同時測量和輸出。
模擬輸出：雙路模擬輸出可設定為溶解臭氧值和溫度，或者臭氧值和P H值輸出。
兩個報警繼電器：交流電源型提供兩個報警繼電器，可程式設定為“控制模式”或“報警模式”。
外殼：NEMA4X(IP66)防護外殼。牆掛式、盤裝式、管道式安裝。
產品參數：
主要參數範圍m306033
可手動選擇測量範圍
0.000-200.0ppb
0.0-2.000ppm
0.00-20.00ppm
0.00-200.0ppm
精確度:所選量程的0.5%或者0.02ppm
重複性:所選量程的0.3%或者0.01ppm
靈敏度:所選量程的0.05%
非線性度:所選量程的0.1%
啟動時間:3s
有效電壓值量程的±0.05%
儀表回響時間60s
中西配件 感測器 電解液
臭氧水檢測儀 1． 德國安思羅斯公司臭氧水檢測基本原理 1.1檢測原理 我們知道地球大氣層上有一層臭氧層，科學家們已經發現臭氧層能吸收紫外線，研究表明臭氧僅對波長253.7nm的紫外線具有最大吸收係數，在此波長下紫外線通過臭氧會產生衰減，符合蘭波特——比爾定律。該方法已被美國等國家作為臭氧標準分析方法。該臭氧檢測儀就是採用紫外線吸收法的原理，用穩定的紫外燈光源產生紫外線，用光波過濾器過濾掉其它波長紫外光，只允許波長253.7nm通過。經過樣品光電感測器，再經過臭氧吸收池後，到達採樣光電感測器。通過樣品光電感測器和採樣光電感測器電信號比較，再經過數學模型的計算，就能得出臭氧濃度大小。 1.2臭氧水檢測儀 濃度數學計算模型 臭氧濃度數學模型（如公式一）是根據Lambert and Beer定律推出的。 1.3電路原理的實現 基本電路由電源部分、紫外燈控制、紫外光線樣品檢測、紫外光線採樣檢測，對數放大器Log100、模擬輸出及顯示六大部分組成。 電路核心部分就是用對數放大器Log100來實現臭氧濃度數學模型。LOG100是 14引腳可以對兩個電流或電壓之比進行對數運算的積體電路，該放大器輸出電流動態範圍寬，可以在1nA到 1mA之間變化。輸出誤差範圍不超過0.1%。基本接線（如圖1） ，輸出公式： Vout =VT×ln I0/I (注釋：VT---常數；Vout---輸出電壓)。 電源部分主要是產生紫外燈需要的高壓電源，同時產生電路板上需要的+15V直流電。紫外燈燈控部分主要是控制紫外燈燈電流在恆定允許範圍之內，過高、過低可以自動調節，如果調不了說明紫外燈壽命到了，面板上有一個紅燈變亮，提示你應該更換新的紫外燈了。標準紫外光檢測和採樣紫外光檢測部分也是較關鍵部分，.光電感測器把紫外線的光信號轉換為電壓信號，然後經兩次運算放大器進行信號整理放大，送給LOG100進行計算處理後，顯示輸出。模擬輸出0~20mA與臭氧濃度大小是成線性關係的。 2． 臭氧水檢測儀 基本 結構 檢測儀主要由低壓紫外燈，光波過濾器、入射紫外光反射器、臭氧吸收池、樣品光電感測器、採樣光電感測器、輸出顯示、電路部件構成。(如圖2) 3． 主要技術指標 3.1 可顯示單位：O3 g/m ，mg/ m ；ppm 3.2 測量範圍：0~10 O3 g/m , 0~100 O3 g/m , 0~200 O3 g/m 3.3 檢測極限：10 ppb 3.4 顯示精確度：讀數的 +1 % 4．儀器校準方法 4.1 校準儀器校準 採用德國安思羅斯公司GM—PRO標準臭氧檢測儀對已生產的臭氧檢測儀進行分布選取10個測試點對比，誤差範圍控制在+1 %以內為合格。 4.2化學滴定法 國際公認化學方法即碘化鉀、硫代硫酸鈉滴定法來檢測臭氧濃度。我們也分布選取10個測試點，然後用臭氧檢測儀與化學滴定法測試的10個點進行對比，誤差範圍控制在 +1%以內。碘化鉀滴定法原理是用強氧化劑臭氧與碘化鉀反應,使碘游離出來到水裡，水就會變為茶色。（反應式： O3+2KI+H2O O2+I2+KOH）利用硫代硫酸鈉標準液滴定，使游離碘變為碘化鈉，反應終點為水完全褪色。（反應式：I2+2Na2S2O3 2NaI+Na2S4O6） 參考文獻： 1．《HANDBOOK OF ozone TECHNOLOGY AND APPLICATIONS》RICE，RIPG，NETZER ANN ARBIR SCIENCE，1982 2．《國外臭氧技術及套用手冊》 德國安思羅斯公司， 王衛 ，1991
