定義
網路保護裝置是一台受網路繼電器控制的特殊重任務電動操作的空氣斷路器，當電力從低壓母線流向變壓器時，斷路器自動跳閘。當系統中的電壓使電力由變壓器流向低壓母線時，斷路器將自動合閘。
網路保護裝置通常裝有保護繼電器，保護繼電器只有在網路變壓器或一次電壓饋電線故障時才動作。這種網路經常在假定故障會熔斷切除的條件下運行。
沒有輔助保護的網路保護裝置不符合ANSI/NFPA 70—198112對於過電流、接地故障或短路保護的要求。倘若網路保護裝置是用戶自行裝備，並作為電源的斷路設備，可以增設包括接地檢測在內的感測器使網路保護裝置脫扣來對網路和匯流母線進行保護。
防火牆從本質上講就是一種網路保護裝置，它是一個或一組網路設備(可以是單獨的計算機或者路由器)，可以在不同的網路間通用匹配編好的網路策略規則來決定對網路的訪問，達到對網路數據的保護。
工作原理

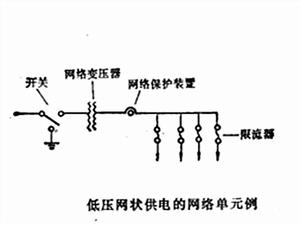

網路保護裝置以低壓網供電為例，在這一供電方式中，把低壓幹線連線成方格狀 ，並把變壓器連線在各個方格的連線點上。它與向網內供電的一條一次高壓配電線路相連。右圖是低壓網狀供電系統里的一個用電單元的連線示意圖，圖中標出每台變壓器的一次側都設有可以把它從線路斷開的開關和安裝在變壓器二次側的網路保護裝置和限流器。
在這種網狀供電系統中，變壓器或一次高壓配電線路發生事故或作業停電時，有關變壓器將由低壓側向高壓側逆送電。這時網路保護裝置立即動作跳開(這叫網路保護裝置的功率反向斷路特性，只要反向電流達到變壓器的勵磁電流程度，即能動作)。此時，在這一低壓網裡受電的低壓用戶可以從其它健全的一次高壓配電線路和與其連線的變壓器供電，所以絕無停電的影響。
另外，低壓網狀系統在一次高壓配電線路出現一回線路以上的停電時，可由其它健全的一次高壓配電線路和與其相連線的變雎器對系統內的用戶供電，故一般在選擇容量時已經留有一定的裕度。此外，事故解除以後，變壓器從一次側受電時，如果變壓器電壓高於低壓幹線電壓，則網路保護裝置立即自動投入，恢復正常運行方式（這種情況稱為網路保護裝置的檢壓投入特性）。
相關專利
網路保護裝置
本發明涉及一種網路保護裝置(110)，用於控制在自動化網路(100)外部的外部數據處理裝置(200)和自動化網路(100)中的自動化裝置(190)之間的通信，其中為了和自動化裝置(190)進行通信而設有自動化協定，並且其中還在網路保護裝置(110)中存儲了或能存儲協定規則，其包括預定值，該預定值使得關於傳輸或不傳輸自動化協定的協定訊息的決定取決於協定訊息的內容，和-其中網路保護裝置(110)還設計用於做出關於傳輸或不傳輸自動化協定的輸入的協定訊息的決定，其中輸入的協定訊息相應於協定規則的預定值。
一種EPON網路保護裝置和方法
本發明提供一種EPON網路保護方法，該方法套用於具有第一和第二PON口的OLT設備，該第一PON口和第一分光器連線，第二PON口和最後一個分光器連線，各分光器依次相連形成主幹光路為環形的EOPN網路。初始時第一PON口處於工作狀態，第二PON口處於偵聽狀態，該保護方法包括如下步驟：在第二PON口偵聽波長為1490nm的光信號；若在預定時間內沒有接收到該波長的光信號，將第二PON口的狀態切換為工作狀態，以允許從第二PON口傳送下行數據並接收ONU設備傳送的上行數據。本發明以較低的成本實現了對EPON網路主幹光路故障的保護，兼容現有的ONU設備。
