釋義

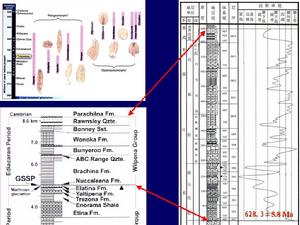

綜合柱狀剖面圖（composite columnar section）是根據一個地區的許多露頭點柱狀剖面和鑽井柱狀剖面綜合而成。它足以充分地表示一個地區的完整地層特徵。
內容
綜合柱狀剖面圖的編制內容：
（1）地層系統：代、紀、世是劃分地質年代的時間單位，界、系、統則是在相當於代、紀、世的時間中所形成的地層。
（2）地質年代：每個代（界）、紀（系）、世（統）以及群、組、段等地質時代和地層單位，都有一個通用的代號。
（3）厚度：指岩層上下層面之間的最短距離。一個代或紀所形成的地層，是由許多小層組成，它們的總厚度則是這些小層厚度之和。
（4）岩性符號：用來代表各種岩性的符號。
（5）層序：按照地層的新老順序，從下而上加以編號。
（6）岩性描述：要把岩石的主要特徵加以簡要的描述，包括岩石的名稱、顏色、結構、構造以及成分等。
（7）化石：化石是鑑定地層最可靠的依據，因此必須把地層中所含的化石名稱寫上。
（8）其他：地層中的礦產，水文地質、地貌及其他存在的問題都應註上。
（9）比例尺：地層綜合柱狀剖面圖是根據地層厚度編制的，因此，要根據需要和使用方便按照比例尺縮小，一般都小於地質圖的比例尺。
（10）圖名：通常是用實際資料的所在地名來命名，如果該地太小則一定要寫上大地名，如“大慶油田葡萄花地區地層綜合柱狀剖面圖”。在圖上必須寫上製圖人的姓名、所在的單位以及製圖時間等，這是因為要對該圖負責任。
意義
綜合柱狀剖面圖是根據一個地區的地層資料，按時代順序、接觸關係以及厚度編制的圖件。綜合柱狀剖面圖不但表示了地層的順序、接觸關係、厚度以及概略的地質發展史，同時還提供了礦產及水文資料，它是野外地質工作的主要成果之一。繪製一個地區的地層綜合柱狀剖面圖，必須在野外地質工作的基礎上進行編制。
