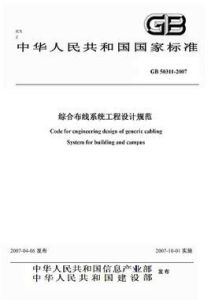

《綜合布線系統工程設計規範》是為了配合現代化城鎮信息通信網向數位化方向發展,規範建築與建築群的語音、數據、圖像及多媒體業務綜合網路建設,特制定的規範。

編號

標準號 StandardNo:GB 50311-2007

英文標準名稱: Code for engineering design of generic cabling

目錄

1.總則

2.術語和符號

2.1術語

2.2符號與縮略詞

3.系統設計

3.1系統構成

3.2系統分級與組成

3.3纜線長度劃分

3.3纜線長度劃分

3.4系統套用

3.5禁止布線系統

3.6開放型辦公室布線系統

3.7工業級布線系統

4.系統配置設計

4.1工作區

4.2配線子系統

4.3幹線子系統

4.4建築群子系統

4.5設備間

4.6進線間

4.7管理

5.系統指標

6.安裝工藝要求

6.1工作區

6.2電信間

6.3設備間

6.4進線間

6.5纜線布放

7.電氣防護及接地

8.防火

正文

總則

1.0.1為了配合現代化城鎮信息通信網向數位化方向發展,規範建築與建築群的語音、數據、圖像及多媒體業務綜合網路建設,特制定本規範。

1.0.1隨著城市建設及信息通信事業的發展,現代化的商住樓、辦公樓、綜合樓及園區等各類民用建築及工業建築對信息的要求已成為城市建設的發展趨勢。在過去設計大樓內的語音及數據業務線路時,常使用各種不同的傳輸線、配線插座以及連線器件等。

例如:用戶電話交換機通常使用對絞電話線,而區域網路(LAN)則可能使用對絞線或同軸電纜,這些不同的設備使用不同的傳輸線來構成各自的網路;同時,連線這些不同布線的插頭、插座及配線架均無法互相兼容,相互之間達不到共用的目的。

現在將所有語音、數據、圖像及多媒體業務的設備的布線網路組合在一套標準的布線系統上,並且將各種設備終端插頭插入標準的插座內已屬可能之事。在綜合布線系統中,當終端設備的位置需要變動時,只需做-些簡單的跳線,這項工作就完成了,而不需要再布放新的電纜以及安裝新的插座。

綜合布線系統使用一套由共用配件所組成的配線系統,將各個不同製造廠家的各類設備綜合在-起同時工作,均可相兼容。

其開放的結構可以作為各種不同工業產品標準的基準,使得配線系統將具有更大的適用性、靈活性,而且可以利用最低的成本在最小的干擾下對設於工作地點的終端設備重新安排與規劃。大樓智慧型化建設中的建築設備、監控、出入口控制等系統的設備在提供滿足TCP/IP協定接口時,也可使用綜合布線系統作為信息的傳輸介質,為大樓的集中監測、控制與管理打下了良好的基礎。

綜合布線系統以一套單一的配線系統,綜合通信網路、信息網路及控制網路,可以使相互間的信號實現互聯互通。

城市數位化建設,需要綜合布線系統為之服務,它有著及其廣闊的使用前景。

1.0.2本規範適用於新建、擴建、改建建築與建築群綜合布線系統工程設計。

1.0.3綜合布線系統設施及管線的建設,應納入建築與建築群相應的規劃設計之中。工程設計時,應根據工程項目的性質、功能、環境條件和近、遠期用戶需求進行設計,並應考慮施工和維護方便,確保綜合布線系統工程的質量和安全,做到技術先進、經濟合理。

1.0.3在確定建築物或建築群的功能與需求以後,規劃能適應智慧型化發展要求的相應的綜合布線系統設施和預埋管線,防止今後增設或改造時造成工程的複雜性和費用的浪費。

1.0.4綜合布線系統應與信息設施系統、信息化套用系統、公共安全系統、建築設備管理系統等統籌規劃,相互協調,並按照各系統信息的傳輸要求最佳化設計。

1.0.5綜合布線系統作為建築物的公用通信配套設施,在工程設計中應滿足為多家電信業務經營者提供業務的需求。

1.0.5綜合布線系統作為建築的公共電信配套設施在建設期應考慮一次性投資建設,能適應多家電信業務經營者提供通信與信息業務服務的需求,保證電信業務在建築區域內的接入、開通和使用;使得用戶可以根據自己的需要,通過對入口設施的管理選擇電信業務經營者,避免造成將來建築物內管線的重複建設而影響到建築物的安全與環境。因此,在管道與設施安裝場地等方面,工程設計中應充分滿足電信業務市場競爭機制的要求。

1.0.6綜合布線系統的設備應選用經過國家認可的產品質量檢驗機構鑑定合格的、符合國家有關技術標準的定型產品。

1.0.7綜合布線系統的工程設計,除應符合本規範外,還應符合國家現行有關標準的規定。

2術語和符號

術語

2.1.1布線cabling

能夠支持信息電子設備相連的各種纜線、跳線、接插軟線和連線器件組成的系統。

2.1.2建築群子系統campus subsystem

由配線設備、建築物之間的幹線電纜或光纜、設備纜線、跳線等組成的系統。

2.1.3電信間telecommunications room

放置電信設備、電纜和光纜終端配線設備並進行纜線交接的專用空間。

2.1.4工作區work area

需要設定終端設備的獨立區域。

2.1.5信道channel

連線兩個套用設備的端到端的傳輸通道。信道包括設備電纜、設備光纜和工作區電纜、工作區光纜。

2.1.6鏈路link

一個CP鏈路或是一個永久鏈路。

2.1.7永久鏈路permanent link

信息點與樓層配線設備之間的傳輸線路。它不包括工作區纜線和連線樓層配線設備的設備纜線、跳線,但可以包括一個CP鏈路。

2.1.8集合點(CP)consolidation point

樓層配線設備與工作區信息點之間水平纜線路由中的連線點。

2.1.9 CP鏈路cp link

樓層配線設備與集合點(CP)之間,包括各端的連線器件在內的永久性的鏈路。

2.1.10建築群配線設備campus distributor

終接建築群主幹纜線的配線設備。

2.1.11建築物配線設備building distributor

為建築物主幹纜線或建築群主幹纜線終接的配線設備。

2.1.12樓層配線設備floor distributor

終接水平電纜j水平光纜和其他布線子系統纜線的配線設備。

2.1.13建築物入口設施building entrance facility

提供符合相關規範機械與電氣特性的連線器件,使得外部網路電纜和光纜引入建築物內。

2.1.14連線器件connecting hardware

用於連線電纜線對和光纖的一個器件或-組器件。

2.1.15光纖適配器optical fibre connector

將兩對或-對光纖連線器件進行連線的器件。

2.1.16建築群主於電纜、建築群主幹光纜campus backbone cable

用於在建築群內連線建築群配線架與建築物配線架的電纜、光纜。

2.1.17建築物主幹纜線building backbone cable

連線建築物配線設備至樓層配線設備及建築物內樓層配線設備之間相連線的纜線。建築物主幹纜線可為主幹電纜和主幹光纜。

2.1.18水平纜線horizontal cable

樓層配線設備到信息點之間的連線纜線。

2.1.19永久水平纜線fixed herizontal cable

樓層配線設備到CP的連線纜線,如果鏈路中不存在CP點,為直接連至信息點的連線纜線。

2.1.20 CP纜線cp cable

連線集合點(CP)至工作區信息點的纜線。

2.1.21信息點(TO)telecommunications outlet

各類電纜或光纜終接的信息插座模組。

2.1.22設備電纜、設備光纜equipment cable

通信設備連線到配線設備的電纜、光纜。

2.1.23跳線jumper

不帶連線器件或帶連線器件的電纜線對與帶連線器件的光纖,用於配線設備之間進行連線。

2.1.24纜線(包括電纜、光纜)cable

在一個總的護套里,由一個或多個同-類型的纜線線對組成,並可包括一個總的禁止物。

2.1.25光纜optical cable

由單芯或多芯光纖構成的纜線。

2.1.26電纜、光纜單元cable unit

型號和類別相同的電纜線對或光纖的組合。電纜線對可有禁止物。

2.1.27線對pair

一個平衡傳輸線路的兩個導體,一般指一個對絞線對。

2.1.28平衡電纜balanced cable

由一個或多個金屬導體線對組成的對稱電纜。

2.1.29禁止平衡電纜screened balanced cable

帶有總禁止和/或每線對均有禁止物的平衡電纜。

2.1.30非禁止平衡電纜unscreened balanced cable

不帶有任何禁止物的平衡電纜。

2.1.31接插軟線patch calld

一端或兩端帶有連線器件的軟電纜或軟光纜。

2.1.32多用戶信息插座muiti—user telecommunications outlet

在某一地點,若干信息插座模組的組合。

2.1.33交接(交叉連線)cross—connect

配線設備和信息通信設備之間採用接插軟線或跳線上的連線器件相連的-種連線方式。

2.1.34互連interconnect

不用接插軟線或跳線,使用連線器件把-端的電纜、光纜與另-端的電纜、光纜直接相連的-種連線方式。

符號與縮略詞

英文縮寫 英文名稱 中文名稱或解釋

ACR Attenuation to crosstalk ratio 衰減串音比

BD Building distributor 建築物配線設備

CD Campus Distributor 建築群配線設備

CP Consolidation point 集合點

dB dB 電信傳輸單元:分貝

d.c. Direct current 直流

EIA Electronic Industries Association 美國電子工業協會

ELFEXT Equal level far end crosstalk attenuation(10ss) 等電平遠端串音衰減

FD Floor distributor 樓層配線設備

FEXT Far end crosstalk attenuation(10ss) 遠端串音衰減(損耗)

IEC International Electrotechnical Commission 國際電工技術委員會

IEEE The Institute of Electrical and Electronics Engineers 美國電氣及電子工程師學會

IL Insertion (10ss) 插入損耗

IP Internet Protocol 網際網路協定

ISDN Integrated services digital network 綜合業務數字網

IS0 International Organization for Standardization 國際標準化組織

LCL Longitudinal to differential conversion lOSS 縱向對差分轉換損耗

OF Optical fibre 光纖

PSNEXT Power sum NEXT attenuation(10ss) 近端串音功率和

PSACR Power sum ACR ACR功率和

PS ELFEXT Power sum ELFEXT attenuation(10ss) ELFEXT衰減功率和

RL Return (10ss) 回波損耗

SC Subscriber connector(optical fibre connector) 用戶連線器(光纖連線器)

SFF Small form factor connector 小型連線器

TCL Transverse conversion lOSS 橫向轉換損耗

TE Terminal equipment 終端設備

TIA Telecommunications Industry Association 美國電信工業協會

UL Underwriters Laboratories 美國保險商實驗所安全標準
