絲扣閘閥

絲扣閘閥

絲扣閘閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。

概述

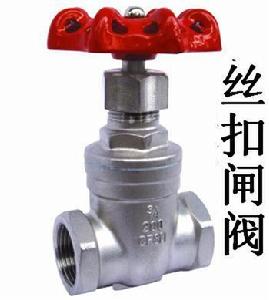

絲扣閘閥 絲扣閘閥

紋管截止閥只適用於全開和全關,不允許作調節和節流。

絲扣閘閥,內螺紋閘閥,高壓閘閥,紋管截止閥屬於強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥體時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現後,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化給”曾規定,截止閥的流向,一律採用自上而下。

內螺紋閘閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。

絲扣閘閥優點

結構簡單,製造和維修比較方便。

工作行程小,啟閉時間短。

密封性好,密封面間磨擦力小,壽命較長。

絲扣閘閥的缺點如下:

流體阻力大,開啟和關閉時所需力較大。

不適用於帶顆粒、粘度較大、易結焦的介質。

調節性能較差。

絲扣閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分,有直通式、直流式和角式。截止閥按密封形式分,有填料波紋管閘閥和波紋管密封截止閥。

絲扣閘閥的安裝與維護

手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。

手輪、手柄及偉動機構,不允許作起吊用。

介質的流向應與閥體所示箭頭方向一致。

絲扣閘閥,也叫截門,是使用最廣泛的一種閥門,它之所以廣受歡迎,是由於開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,製造容易,維修方便,不僅適用於中 低壓,而且適用於高壓。它的閉合原理是,依靠閥槓壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。

絲扣閘閥只許介質單向流動,安裝時有方向性。它的結構 長度大於閘閥,同時流體阻力大,長期運行時,密封可靠性 不強。

絲扣閘閥分為三類:直通式、直角式及直流式斜截止閥。

絲扣閘閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。

主要數據參數

主要性能規範

型號 公稱壓力PN(MPa) 試驗壓力Ps(MPa) 工作壓力P(MPa) 工作溫度(℃) 適用介質
殼體 密封 P20 P42
Z11H-25 2.5 3.8 2.8 2.5 1.4 ≤425 水、蒸汽、油品等非腐蝕性介質
Z11H-40 4.0 6.0 4.4 4.0 2.3
Z11H-64 6.4 9.6 7.0 6.4 3.7
Z11H-100 10.0 15.0 11.0 10.0 4.4
Z11H-160 16.0 24.0 17.6 16.0 -

主要零件材料

零件名稱 閥體、閥蓋 閘板、閥座、閥桿 填料 閥桿螺母 手輪
材料 碳鋼 鉻不鏽鋼 石墨石棉盤根或柔性石墨 銅合金 可鍛鑄鐵或球墨鑄鐵

主要外型尺寸

公稱通徑DN(mm) L L1 H H1 D0 d D kg
15 80 16 142 155 100 10 34 1.9
20 90 18 143 160 100 13 40 2.0
25 100 22 164 186 120 18 50 3.3
32 120 22 187 216 140 24 58 4.8
40 130 24 215 250 160 29 66 6.7
50 140 25 233 276 180 37 78 9.6
