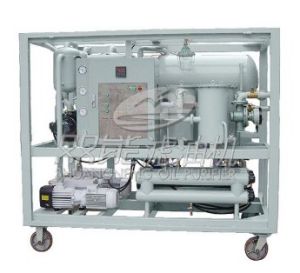

絕緣油濾油機

絕緣油濾油機

絕緣油濾油機適用於電廠、電站、電力公司、變電工業、冶金、石化、機械、交通、鐵路等行業。對不合格變壓器油、互感器油、開關油等絕緣用油的再生淨化處理。

絕緣油濾油機用途

用於不合格變壓器油、互感器油、開關油等絕緣用油的再生淨化處理,也可真空注油。
適用於110KV以上超高壓、特高壓大型送變電設備的施工安裝、維護及現場檢修。
用作高等級的新油、進口油、互感器油、超高壓變壓器油等油品的深度淨化處理。
也可用於電容器油、空調壓縮機冷凍油等油品要求微水含量及低的油品的深度脫水處理。
本設備兼備了真空注油、真空抽氣功能,可滿足現施工現場真空乾燥、熱油循環過濾等功能。
由於採用雙級高真空設計,在高海拔地區使用本系列機型更顯優勢。

絕緣油濾油機特點

1.採用三級過濾加分子吸附技術,濾芯(進口濾材)逐級加密,保證過濾精度。
2.採用三維複式立體閃蒸技術使脫水效率更高,更徹底。
3.高分子磁性材料濾芯有效破乳化,對微粒雜質進行吸附,使淨化處理後的油品更潔淨。
4.航空材質的加熱元件保證油品均勻受熱,避免碳化;數顯式智慧型溫控儀克服了傳統指針式溫控儀只能設定一個加熱點的缺陷,可在0~100℃任意設定上、下限,更直觀顯示油品的即時溫度。
5.自動進、出油和平衡油位;設有超壓、過流、過載、防乾燒等保護措施。
6.整機聯鎖控制,可線上運行達300小時以上。

絕緣油濾油機可選模式

●根據用戶的需要可選配PLC智慧型控制,觸控螢幕操作,並設動態顯示。
●選配線上式水份檢測儀
●選配變頻器,可根據需要選擇流量。
●選配帶累加功能的流量計。
●選配外接對變壓器抽真空系統。
●整機結構可製作成移動式、固定式、拖車式(半軸或雙軸)、全封閉式、遮檐式、帆布蓬、敞開式。
●可配置成三級高真空濾油機,以獲得更高的工作真空度。

絕緣油濾油機技術參數表

項目

參數名稱

單位

ZYD-30

ZYD-50

ZYD-100

ZYD-150

ZYD-200

ZYD-300

ZYD-500






流量

L/H

1800

3000

6000

9000

12000

18000

30000

工作真空度

MPa

-0.08 — -0.0999

工作壓力

MPa

≤0.5

恆溫控制範圍

20 — 80

電源

V

380V/50Hz(或根據用戶需要)

工作噪聲

dB(A)

≤78

總功率

kW

30+5

40+5

60+6

3*30+10

3*40+10

3*60+15

6*40+35

進出口管徑

mm

25

32

40

50

50

65

80

設備重量

Kg

600

800

1000

1300

1800

2100

3500

外形尺寸

cm

120

125

157

175

175

180

240

cm

120

125

140

160

160

170

310

cm

160

175

200

215

215

225

235

油處
理指

油擊穿電壓

KV

≧70(GB/T507)

油中含水量

PPm

≤3(GB/T7600)

油中含氣量

%

≤0.05(GB/T423)

過濾精度

μm

≤3

※設備外形尺寸和設備重量僅供參考,隨著產品的不斷發展以實物為準

濾油機特點

  1、體積小、比例重量輕,是同類產品重量的二分之一。

2、改良完善了原油氣別離器的設計。套用真空進油,裝設了管狀旋轉噴油器,減少了阻力,加快了旋轉速度,增加了油氣別離效果。

3、增加了蛻變油的再生淨化功用。以往的真空淨油機,只是單一的肅清雜質和水份,本機增加了矽膠淨油系統,並將矽膠淨油與雜質過濾合為一體,關於輕度蛻變的變壓器油濾掉雜質後,經過矽膠淨油器的吸附再生,使其到達合格油的規範。

4、一機多能。這是本機的一個重要特徵,由於本機在現場運用,並套用原來的帶油設備做儲油罐,使熱油循環本機與設備之間,這樣便使濾油、再生、熱油循環枯燥三種功用同時停止。
