絕緣油中氣體分析專用色譜儀器簡介

用氣相色譜法測定絕緣油中溶解氣體的組分含量,是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障,以保障電網安全有效運行的有效手段。也是充油電氣設備製造廠家對其設備進行出廠檢驗的必要手段。

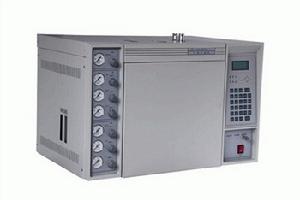

滕州中科譜分析儀器有限公司生產的GC-2010-KT變壓器油色譜分析儀適用於電力系統絕緣油中溶解氣體組份含量的測定,一次進樣即可完成絕緣油中溶解的7種氣體組分含量的全分析,其對乙炔的最小檢測濃度達0.1ppm。儀器配備大螢幕LCD液晶顯示界面,選單式中文操作,顯示直觀、操作方便。 儀器採用雙柱並聯分流系統,配有熱導檢測器、雙氫焰檢測器及甲烷轉化器,能一次進樣完成H2、O2 、CO2 、CH4 、C2H2、C2H4、 C2H6、全分析。

執行標準

GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》
DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》

性能指標

(1)最小檢測量:一次進樣,進樣量為1mL時,油中最小檢測濃度:

溶解氣體的分析(uL/L)
H2 CO CO2 CH4 C2H4 C2H6 C2H2
2 2 2 0.1 0.1 0.1 0.1
(2)定性重複性:偏差≤1%
(3)定量重複性:偏差≤3%主要技術特點

1.實現計算機實時控制和數據處理
(1)主控電路採用了功能先進的微處理器、大容量的FLASH及EEPROM存儲器的採用,使數據的保存更加可靠;同時集測量、控制、電源於一塊電路板的一體化設計提高了儀器的抗干擾性和可靠性;
(2)採用微處理器的溫度控制電路,各加熱區被控對象的溫度精度達到0.1度;
(3)柱箱具有雙重的超溫保護裝置。任一路溫度超過設定極艱,儀器均會停止加熱,並在顯示器上報告故障部位;
(4)智慧型化的雙後開門技術,保證儀器在柱箱溫度在接近室溫工作時也能有良好的控溫精度,並能快速降溫;
2.高精度、穩定可靠的溫度控制系統
(1)主控電路採用了功能先進的微處理器、大容量的FLASH及EEPROM存儲器的採用,使數據的保存更加可靠;同時集測量、控制、電源於一塊電路板的一體化設計提高了儀器的抗干擾性和可靠性;
(2)採用微處理器的溫度控制電路,各加熱區被控對象的溫度精度達到0.1度;
(3)柱箱具有雙重的超溫保護裝置。任一路溫度超過設定極艱,儀器均會停止加熱,並在顯示器上報告故障部位;
(4)智慧型化的雙後開門技術,保證儀器在柱箱溫度在接近室溫工作時也能有良好的控溫精度,並能快速降溫;
3.簡潔明了的人機對話界面,操作簡便,易學易用
(1)儀器採用大螢幕LCD液晶漢字顯示技術,顯示直觀、操作方便、更適合中國國情;
(2)自我診斷功能,能顯示故障部位;
(3)觸摸式鍵盤方便使用者對各項運算元據進行設定;
(4)數據斷電保護功能,儀器所設定的運行數據在斷電後能長期保存;
(5)具有秒表功能;
(6)十種分析參數的存儲功能,適應多樣品分析場合。

主要技術指標

1.氫火焰離子化檢測器(FID)
(1)圓筒型收集極結構設計,石英噴嘴,回響極高
(2)檢測限:≤8×10g/s(正十六烷/異辛烷)
(3)基線噪聲:≤2×10A
(4)基線漂移:≤2×10A/30min
(5)線性:≥10
2.熱導檢測器(TCD)
(1)採用半擴散式結構
(2)電源採用恆流控制方式
(3)靈敏度:≥2500mV·ml/mg(正十六烷/異辛烷)。
(4)基線噪聲:≤20μV。
(5)基線漂移:≤100μV/30min。
(6)線性 ≧10
3.大螢幕LCD液晶顯示
(1)清晰顯示各路溫度的設定值,實測值和保護值
(2)實時顯示儀器狀態
(3)可通過鍵盤通橋流
(4)十種分析參數的儲存功能
4.溫控指標
(1)柱 箱:室溫上5℃~399℃ 精度±0.1℃
(2)進樣器:室溫上5℃~399℃ 精度±0.1℃
(3)檢測器:室溫上5℃~399℃ 精度±0.1℃
(4)轉化爐:室溫上5℃~399℃ 精度±0.1℃
5.其他參數
(1)尺寸:寬655mm×高50mm×深480mm
(2)重量:~48kg
(3)電源:220V±22V,50Hz,功率≥2kW
功能完善的專用色譜工作站
絕緣油專用色譜工作站是基於windows XP系統開發的最新一代色譜工作站,是經專業設計具有強大功能的實用數據處理系統,其故障判斷符合最新的國家標準,數據採集採用24位高精度的USB接口數據採集卡,輸入範圍可達-2v~ 2v,解析度 1 μV。

主要性能

(1)操作便捷:中文WIN9X,XP操作平台,全中文的視窗界面以及實時操作提示和線上幫助,方便用戶學習使用。
(2)開放式數據管理:保存完整的相關設備信息以及分析結果數據信息。方便增加、修改、刪除,隨意調閱、檢索。檢索得到的分析結果數據可以輸出到Word模版列印,方便用戶做各種總結報表。開放式數據格式,適用於多用戶數據共享,方便其他資料庫管理軟體訪問以及管理部門的檢索需求。
(3)靈活的峰識別和處理能力:可以通過設定參數和時間程式或手動修正方式進行色譜峰的識別、刪除及調整基線切割。確保分析結果的準確性。
(4)設備管理功能:簡介而直觀的設定用戶的設備管理卡片,分析結果根據不同的設備分類保存,令數據的管理一幕瞭然!
(5)靈活的列印功能:提供固定格式和自定義模版格式的結果報告。
(6)自動故障診斷:分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示,大衛三角形等多種故障診斷方式。
(7)輕鬆定性:可自動或手動編輯峰鑑定表。自動計算校正因子,可以進行多次校正平均。
(8)數據圖示:根據已經入庫的歷史記錄,直觀顯示某設備歷史數據中各組分的濃度趨勢圖。
