組合式液壓破拆工具

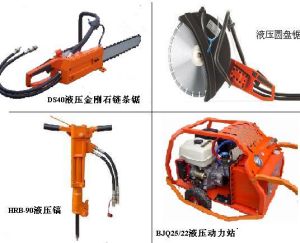

切割類液壓破拆組合

用 途

用於災害事故現場破拆作業，由液壓動力源、DS40切割鏈鋸、切割圓盤鋸、HRB-90破碎鎬等組成，具有切、割、破碎等功能

技術參數

DS40液壓金剛石鏈條鋸：

項目	單位	DS40
*切割性能	S	切割截面積為200mm×100mm,長度為500mm、強度等級為C40的混凝土磚，切斷時間不應大於40s
*鋸板最大長度	cm	≥43
*最大可切割深度	cm	≥40
*整機質量	kg	≤9
額定主軸轉速	r/min	≥5000
輸入壓力範圍	MPa	14-25
噪聲	dB(A)	≤95

　*認證：國家消防裝備質量監督檢驗中心出具的檢驗報告。
*為關鍵性技術指標
HRB-90液壓破碎鎬：
工作壓力：105-140巴
衝擊頻率：1300次/分鐘
衝擊力：90焦耳
重量：28公斤
*切割性能:切割截面積為200mm×100mm,長度為500mm、強度等級為C40的混凝土磚，破碎穿透時間不應大於2s

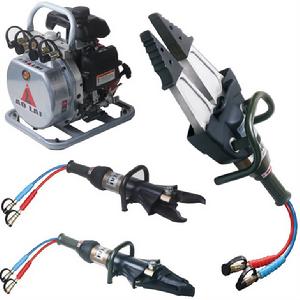

剪擴類液壓破拆組合

主要中途

用於發生事故時，剪斷門框、汽車框架結構或非金屬結構，以救援被夾持或被鎖於危險環境中的受害者。

剪擴類液壓破拆組合

擴張器具主要結構

液壓擴張器主要由擴張頭、擴張臂、中心鎖軸鎖頭、雙向液壓鎖、手控雙向閥及手輪、工作油缸、油缸蓋、高壓軟管及操作手柄等部件構成。

操作程式

（1）連線擴張器與油泵；
（2）初次使用先轉動換向手輪，另一操作者操作油泵供油，先使擴張器空載往復幾次，排出油缸內空氣，並充滿油；
（3）擴張器應與可靠支點接觸，保證力點在擴張頭上；
（4）轉動換向閥可控制擴張或夾持；
（5）工作完畢，使擴張器反向運行一小段距離，以放掉高壓油；
（6）用畢擴張臂呈微開形狀，卸掉高壓油管，蓋好防塵蓋。
