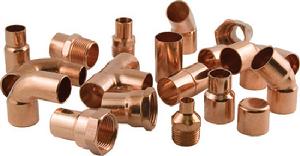

COPPER FITTINGS （ wrought COPPER AND COPPER ALLOY solder JOINT PRESSURE FITTINGS）
用於連線銅管的管路組件 分製冷用管組件和水暖管件
異徑直接（大小頭）90度長彎 異徑三通 及紫銅螺紋配件
製冷上有Y型三通 爪型三通 褲三通 u 型彎 P 行彎等
按標準分類： 目前國外主要以美標 ASME B16.22 歐標EN1254-1 英標 BS864 及 澳標 AS364 為主 國內管件按GB／T11618-1999標準 執行
檢驗標準：管件檢驗主要以口徑的正負公差 壁厚標準 承口長度 內外壁光潔度 壓力及溫度
1 範圍
標準規定了鍛壓銅和銅合金釺焊連線無縫管配件，適合於符合ASTM B88≤水和一般管道工程系統≥ B280≤空調和製冷設備≥ 及≤醫藥氣體系統≥ 的無縫銅管，此外，管配件預期用符合ASTMB32的釺焊料 符合AWS A5.8的銅焊料或採用符合ASME B1.20.1 錐型管螺紋裝配的
2 術語
縮寫詞
下列符號是用來命名管配件的端部型式：
C- 接入容納銅管直徑的（陰的）釺焊連線管配件端部
F-ANSI 標準錐形內管螺紋端部（陰的）NPTI
FTG-接入容納銅管直徑的（陽的）釺焊連線管配件端部
M-ANSI 標準錐形外管螺紋端部（陽的） NPTE
3 材料
管配件套用牌號為UNS C10200 C12000 或C12200的銅製成，或用牌號為UNS C23000的銅合金製成，它們的許用應力從 ASME B31.1 ASME B31.9 或 ASME 鍋爐和壓力容器規範第二卷--材料查取
允許採用其他銅和銅合金，只要它們符合化學成分：銅》84% ，鋅《16%，並且用銅合金生產的管配件符合全部力學和管配件最終用途的抗腐蝕性能要求。 銅合金不應含有禁止結合到管子或到其他管配件的成分。
4 管子阻擋
除修理用管接頭外，管配件應製成帶用管子阻擋。修理用管接頭不要求有管子阻擋。管子阻擋應控制連線長度，要與在表3示出的外（FTG）接端最小外徑一般齊。各種管子阻擋的外形的例子如下 機加工或成形的阻擋 滾軋阻擋槽 定位樁阻擋
| 美標紫銅管件標準 | |||||
| 規格（mm) | 標準內徑(mm) | 最大公差（mm) | 最大內徑（mm) | 承口長度（mm) | 槽長度（mm) |
| 3/8" | 9.52 | 0.18 | 9.66 | 7.9 | 1.59 |
| 1/2" | 12.7 | 0.18 | 12.85 | 9.7 | 2.38 |
| 5/8" | 15.88 | 0.23 | 16.03 | 12.7 | 2.38 |
| 3/4" | 19.07 | 0.18 | 19.20 | 15.7 | 2.38 |
| 7/8" | 22.22 | 0.23 | 22.38 | 19.1 | 2.38 |
| 1-1/8" | 28.57 | 0.23 | 28.75 | 23.1 | 3.18 |
| 1-3/8" | 34.92 | 0.23 | 35.10 | 24.6 | 3.18 |
| 1-5/8" | 41.28 | 0.25 | 41.48 | 27.7 | 3.18 |
| 2-1/8" | 53.975 | 0.25 | 54.18 | 34 | 3.18 |
| 2-5/8" | 66.68 | 0.25 | 66.88 | 37.3 | 3.18 |
| 3-1/8" | 79.375 | 0.25 | 79.58 | 42.2 | 3.18 |
| 3-5/8" | 92.08 | 0.25 | 92.28 | 48.5 | |
| 4-1/8" | 104.78 | 0.25 | 104.98 | 54.9 | |
| 5-1/8" | 130.175 | 0.25 | 130.38 | 67.6 | |
| 6-1/8" | 155.575 | 0.25 | 155.78 | 78.5 |
參考ASME B16.22-1995的修訂版 AN AMERICAN NATIONAL STANDARD 美國國家標準
