紅箭-9型反坦克飛彈◆研製背景Y
到目前為止，反坦克飛彈按照制導方式可以分為一代、二代、三代產品。早期的一代產品以目視瞄準、手控制導、導線傳輸指令為主要特點，例如蘇聯的AT－1、AT－3，法國的SS－10，中國的紅箭－73等。二代產品以光學跟蹤、導線傳輸指令、半自動指令瞄準線制導為主要特點，例如美國的“陶”、瑞典的“比爾”、中國的紅箭－8、俄羅斯的AT－4等。另外，在第二代反坦克飛彈中已經有了輕型和重型的區分。輕型飛彈的射程約2000米，主要是單兵和步兵小組使用；重型飛彈的射程超過4000米，主要是車載和機載型。三代產品以“發射後不管”為主要特點，採用紅外成像、雷射半主動指令、主動和被動毫米波等制導技術，可以在發射前或發射後鎖定目標。例如美國的“標槍”、俄羅斯的“短號”等。
現代戰爭中，裝甲目標大量出現，而且坦克的裝甲防護技術也在不斷提高，這就對反坦克飛彈提出了更高的要求。目前，第一代反坦克飛彈已被不斷地改進或淘汰，第二代也在不斷地改進並增加了一些新的型號，例如美國的“陶”系列。第三代反坦克飛彈雖然性能很好，但由於價格比較昂貴以及一些技術方面的原因，裝備部隊的型號較少。
反坦克飛彈系統是世界各軍事強國花費巨資爭相研製的主要裝備之一，如歐導公司的“崔格特”歷時十多年、耗資幾億美元到目前仍在研製中。隨著裝備發展的需要，我國對反坦克飛彈武器系統的研究也非常重視。我國的戰略體制以防禦為主，所以研製能摧毀各類先進坦克的反坦克武器是防禦的主要手段之一。在這一原則下，我國決定利用自己的科研力量和先進技術研製具有二代半先進水平的雷射指令制導的大威力反坦克武器系統，從立項到完成全武器系統研製，歷時十多年，攻克了一個又一個難關，終於在1999年10月1日的國慶50周年大閱兵上，向祖國、向中國人民解放軍交上了一份滿意的答卷－重型反坦克武器系統。她的研製成功和裝備部隊，標誌著我國在反坦克武器領域的研製水平走在了世界的前列。
◆武器系統結構組成
“紅箭－9”反坦克飛彈武器系統主要由發射車及其上面的武器站兩大部分組成。車載反坦克飛彈系統可伴隨機械化部隊一起行動，隨時打擊出現的坦克等裝甲目標。

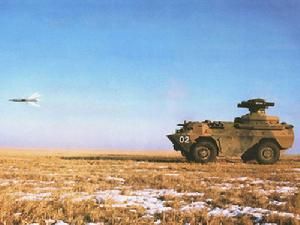

“紅箭－9”發射車採用4x4輪式裝甲車，戰鬥全重大約為13噸，車長約6米，車寬約3米，武器火線高約為3．5米。發射車動力裝置的最大功率為320馬力，最大公路速度可達95千米／小時，並具有水上行駛能力，浮渡速度為4．5千米／小時。車長和駕駛員均在車體的前部。發射制導裝置在發射車的頂部，發射時，由車內升起到發射位置，行軍時下降到車艙內。發射裝置上一次可裝載4枚飛彈，發射車內可貯存8枚飛彈，其自動裝填裝置可在行軍中自動為發射架裝填飛彈。發射車具有三防能力，乘坐舒適、密封可靠，還安裝有輪胎中央充放氣系統，發射車可根據路面情況調節氣壓，提高了發射車的機動能力。此外，輪胎為可調氣壓防彈輪胎，被子彈擊穿後仍可行駛100千米以上的距離。發射車內還配有微光駕駛儀、周視潛望鏡、雷射測距儀、煙幕彈等必要裝置。
武器站主要包括觀瞄系統、發射制導裝置、電視測角系統、夜視裝置、雷射指令傳輸系統，這些系統可完成對目標的搜尋、跟蹤和瞄準，並發射飛彈，通過雷射指令控制飛彈飛向目標。此外，武器站還有跟蹤隨動裝置、操控顯示裝置、液壓裝置、升降裝填裝置等，以確保整個武器系統能穩定可靠的工作。
◆性能特點
作為車載反坦克飛彈武器系統，”紅箭－9”，是世界上較先進、功能十分完備的武器系統之一，從目標搜尋到發射飛彈、跟蹤、自動裝填等多方面都高度自動化，屬於世界一流的反坦克飛彈武器系統。
“紅箭－9”以4x4高機動輪式裝甲車為發射車，可以配屬給戰鬥部隊，也可以獨立組成戰鬥單元完成作戰任務。發射車適用於多種地形並便於快速機動作戰，作戰配屬機動、靈活。
“紅箭－9”反坦克武器系統配用的飛彈射程遠、威力大。它採用了新型的戰鬥部和引信，靜破甲垂直穿透深度可達1．2米，而美國“陶－2A”重型反坦克飛彈的靜破甲垂直穿透深度僅為1．04米。“紅箭－9”可擊穿320毫米／68°外掛反應裝甲的均質鋼裝甲，這一穿深可以摧毀任何現役坦克，可謂是“一擊必殺”。
“紅箭－9”反坦克飛彈武器系統採用了電視測角、先進可靠的雷射指令傳輸制導、數位化控制等先進技術，具有精度高、抗干擾能力強的特點。發射飛彈後，射手只需將瞄準線始終對準目標即可，制導裝置會自動發出雷射指令，控制飛彈飛向目標。飛彈的命中率大於90％。“紅箭－9”配有完全國產化的晝夜觀瞄系統，可在晝夜和各種背景、各種氣象條件下打擊運動或靜止的裝甲目標，具有很強的全天候作戰能力。
“紅箭－9”在國際上最先使用先進的飛彈自動裝填裝置，它能在行軍和靜止狀態完成飛彈的自動拋彈、自動裝填等複雜動作，使發射車快速進入戰鬥狀態。此外，“紅箭－9”採用的先進跟蹤、隨動系統能根據操控的要求，在車輛傾斜、運動等狀態下完成對目標的搜尋、跟蹤，同時，可對運動速度變化極慢的目標實施跟蹤、瞄準，其水平國際領先。
“紅箭－9”反坦克武器系統凝聚了眾多領域的高新技術，為未來的發展打下了良好的基礎。將來它可在多種平台上使用，如輕型車、履帶車、艦船、飛機等，在制導方式上也可以升級到毫米波、雷射駕束等先進制導方式。
紅箭-9反坦克飛彈是中國北方工業公司的最新成果之一，主要用於打擊主戰坦克、裝甲目標和各種類型的加固工事。它屬於中國人民解放軍裝備的第三代重型反坦克飛彈，具備全天候作戰能力。據悉，紅箭-9的研製工作始於上世紀80年代，首次公開展示是在1999年舉行的閱兵式上。與前輩紅箭-8相比，這種新型飛彈的射程更大、準確性更高、使用更為靈活、控制系統的抗干擾能力更強，尤其是，其穿甲能力也有顯著提高。從各項數據來看，紅箭-9是迄今威力最大的反坦克飛彈之一，能夠摧毀任何一種現代化坦克。同時，由於重量有所降低，其機動性也更強，可用來裝備空降兵、海軍陸戰隊和其他快速反應部隊。該飛彈近期頻繁亮相各種國際武器展覽的情況表明，中國方面正在積極地將其推向國際市場。北方工業公司領導人曾指出，紅箭-9系統完全可以滿足現代戰爭的需求，將會吸引不少潛在客戶的注意。
外國對紅箭-9反坦克飛彈的介紹
紅箭-9反坦克系統的構成包括：配備固體燃料發動機的飛彈、發射裝置、指揮設備(含光學和紅外瞄準儀、雷射發射器等)，以及用於檢測系統技術狀態的輔助裝備。飛彈的具體構成為：兩級固體燃料火箭發動機(分別用於發射和巡航狀態)、戰鬥部、控制系統隔艙、可在飛行時展開的彈翼和水平尾翼。巡航固體燃料發動機位於彈體中部，配備有四個定向噴嘴。該彈的半自動控制系統配有一部用於跟蹤飛彈的顯示器，以方便射手及時利用雷射束對飛彈航跡進行修正。紅箭-9使用的雷射發射器工作波長為0.9微米，作用距離5.5千米。其控制系統運用了現代化的數位技術。為了方便在夜間和能見度有限的環境中作戰，紅箭-9的控制系統配備了工作波長為8-12微米的熱成像瞄準儀，可探測到4千米外的目標，並在2.5-3千米的距離上予以識別。該彈的串聯聚合戰鬥部可摧毀有反應裝甲保護的目標，能夠擊穿厚度1100-1200毫米的勻質鋼板。有報導稱，這種飛彈對坦克類目標的摧毀率可達90%。此外，紅箭-9還可換裝爆破或溫壓戰鬥部，用於消滅敵有生力量、永久性火力點和其他具有良好防護水平的工事。除了使用雷射制導方式外，北方工業公司還開發出了一種紅箭-8的改進型號，配備半自動無線電指令系統(工作在毫米波段)，被稱為紅箭-9A。為了方便訓練發射手，中國的研究人員還開發出了一套輔助訓練設備，可以模擬出針對各種目標的戰鬥環境。
