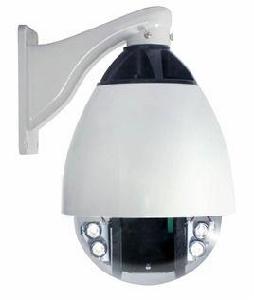

紅外球簡介
紅外球是一種廣泛套用於需要大範圍的高速監控。
無光和光線較弱的場所, 如：河流、森林、公路、鐵路、機場、港口、崗哨、廣場、公園、景區、街道、車站、大型場館、小區外圍等場的拍攝工具。
紅外球功能介紹
紅外球功能介紹：
產品特性：
·紅外燈隨雲台一起上下、左右旋轉，充分利用光源，使攝像機視野一直清晰
·紅外燈分倉隔光系統，夜間沒有任何反光現象
·封閉球罩上攝像通道以外區域，使攝像更隱蔽
·選擇攝像機範圍廣，可使用一體化攝像機或攝像機加可變倍鏡頭方式
·最佳化線路板散熱方案，避免局部過熱
·恆流恆壓電路設計，保證紅外燈能長時間、長壽命工作
·紅外燈板風冷循環系統，夾層散熱
·供電電源採用大功率開關電源，電流電壓穩定，適合長時間連續工作
·金屬機芯，結構精緻穩固
·亞克力光學球罩，透光性好，無變形
·系統採用遠燈與近燈配合的方式，保證遠距離可以看清五官，近距離無手電筒現像
雲台參數：
·雲台電壓：AC 24V3.5A
·雲台功率:10W
·內置解碼器:RS485，自識別PELCO-D,PELCO-P等多種通訊協定
·旋轉角度: 水平：0°-355°，垂直：0°-90°
·旋轉速度: 水平：9°/S， 垂直：9°/S
·旋轉限位:水平0-355°可調
紅外燈參數：
·紅外燈功率:8W
·紅外燈規格: 8顆2W大功率紅外燈
攝像機參數：
· 圖像感測器：1/4″SONY Super CCD
· 感光面積：3.6mm×2.4mm
· 圖像像素：PAL: 752(H)×582(V)；NTSC:768(H)×494(V)
· 解析度：480 TVL(電視線)
· 電子快門：PAL: 1/50－1/100,000(秒)；NTSC: 1/60－1/100,000(秒)
· 信號系統：PAL / NTSC
·光學鏡頭：3.4mm～102mm(30X)
· 電子放大：無
· 最低照度：0.01 LUX
· 同步系統：內同步
·信噪比：>52 dB
· 操作選單：內置OSD(On Screen Display)選單
· 聚焦系統：自動/手動
· 控制接口：線控/RS485
·視頻輸出：1.0V P-P,75Ω
技術參數：
·允許最大攝像機+鏡頭尺寸: 150X65X70mm（長X寬X高）
·工作溫度: -25℃--49℃
·外罩材料: 上罩：金屬；下罩：不變形亞克力光學材料
·下罩顏色:透明（淺藍可選）
·最大負載: 3.5kg
紅外球的分類
9寸紅外球
紅外球80米紅外球·120米紅外球
7寸紅外球
60米紅外球
80米紅外球
120米紅外球
球型攝像機系列
60米紅外球攝像機
80米紅外球攝像機
120米紅外球攝像機
恆速球系列
9寸恆速球
7寸恆速球
紅外高速球
紅外燈種類
紅外攝像機鹵素燈泡加濾光片：照射距離較遠，功率較大，但能量損失也大，因為加有濾光片，大部分可見光被濾掉而轉變成熱能，所以這種紅外燈壽命很短，售後服務問題很多；
雷射管：照射距離最遠，但角度很小，如果角度調大以後，由於能量有限，所以距離相對而言又變短了。從而可以看出，雷射管套用於安防業是很矛盾的；
LED發光二級管：這種的套用比較廣泛，單管壽命很長，但管子多了，電流就大了，熱量上去了，壽命就會縮短。同時，大電流還會有引起火災的隱患。但是，這些弊端是可以避免的。
LED類紅外燈產品分為有紅爆和無紅爆兩類。
（1）有紅爆產品使用波長為850nm的紅外led發射管，使用中，近距離觀察，紅外燈會發出暗紅色的光。
（2）而無紅爆產品使用波長為940nm的紅外led發射管，使用中，紅外燈表面沒有任何光亮，因此更隱蔽。
同一款紅外攝像機,在850nm波長的感應度,比在940nm波長的感應度好到10倍。所以850nm這種有輕微紅暴的紅外燈擁有更高的效率,應當做為紅外燈的首選。
怎樣解決馬賽克
故障原因分析：
1、攝像頭焦距不對 ----------解決辦法：調整焦距
2、通信線路問題 ---------- 解決辦法：檢查線路或稍後、暫停使用
3、將遠程圖像放大顯示 ----------解決辦法：無需處理，一般為正常現象，圖像不清晰
常見問題
紅暴問題
有些廠家把能不能製造出無紅暴紅外燈當做一個技術問題來宣傳,好像有紅暴就是低技術,無紅暴就是高技術.其實,有無紅暴只是一個選擇問題,並不是技術問題,波長超過700nm的光線叫做紅外線,900nm以上的紅外線基本無紅暴,波長越短,紅暴越強,紅外線感應度也越高.市場上有兩種主流紅外燈,一種是有輕微紅暴的,波長在850nm左右,一種是無紅暴的,波長在940nm左右.同一款攝像機,在850nm波長的感應度,比在940nm波長的感應度好到10倍.所以850nm這種有輕微紅暴的紅外燈擁有更高的效率,應當做為紅外夜視監控的首選項.
壽命問題
攝像機的使用壽命可達10年以上,紅外燈的壽命是否也能達到這個水平?正確回答這個問題,首先要了解紅外燈的製造原理.紅外燈主要有三種製造模式:1、鹵素燈,2、多晶片led,3、單晶片led.鹵素燈是一個較傳統的技術,能耗高,發熱量大,使用壽命較短,因其使用效率低下,估計會逐步地淡出市場.，多晶片led也有兩種形式,一種是包含4到8顆晶片;另外一種是陣列式發光片,含有10到30顆晶片.為什麼做多晶片呢?一些來自廠家的理論是:紅外燈照射距離不夠是因為能量不夠,更多的晶片集合在一起,當然能量就大,想當然地認為照射距離更遠.固然,更遠的距離需要更大的能量,但並不是紅外燈發出了多少紅外光,攝像機就能接收多少紅外光.
多晶片led因其結構上的固有缺點沒有發光焦點,發光光學系統不合理,有用光效率也比較低(當然,比鹵素燈強幾倍),其優點沒有有效地發揮出來.比如陣列式led,電流高達1000ma以上,基本只是一分錢硬幣大小,散熱就成為一個問題.可led最怕的就是高熱啊,不壞才怪呢.同時,多晶片led的生產要求非常嚴格,每顆晶片都不能有性能上的一點差異,否則一顆晶片壞掉的話整機就全部完了.總體而言,相對於單晶片led而言,多晶片led的壽命是遠遠不夠的.
單晶片led生產工藝簡單,品質容易保證、發熱量低、發光光學系統合理,是做紅外燈理想的器件,理論上使用壽命可達10萬小時以上.那么,是不是所有的單晶片led燈的壽命都很好呢?
事實上,遠不是這么回事.這裡面原因有很多,比如有的led晶片級別很低,雜質超標;有的生產工藝不過關,有漏電現象;有的超功率使用,額定20ma,卻使用50ma以上;有的沒有保護電路,或電路設計不合理,這些都會導致單晶片led紅外燈快速壞掉.
要想保證紅外燈的壽命,首先要選用高等級的led晶片.高等級晶片功率大、一致性好、發光效率高、發熱量很小,一顆高等級led比普通led的品質好10倍,當然價格也非常昂貴.其次,光學系統設計要合理、發光要均勻、利用率要高、散熱要快.第三,要嚴格控制工作電壓.led對電壓非常敏感,電壓稍高led管芯就會燒掉;而電壓略低則發光量又會大大降低.最好匹配高質量的開關電源,交流輸入電壓最好從170伏到270伏電壓都能做到較好的穩壓,以適合惡劣的供電環境.第四,輸入電源線最好選用抗高/低溫、超柔軟抗彎曲的.有一個廠家生產的紅外燈,輸入電源線可在低溫零下60度、高溫零上250度正常使用,零下四、五十度線纜仍像絲綢一般柔軟,這樣的產品才值得信賴.
角度的問題
紅外燈是不是視角越大越好?不論是製造商還是工程商想當然地認可這種說法,他們認為紅外燈發射視角越大,選用鏡頭的餘地也就越大,選擇廣角鏡頭不會出現“手電筒”現象.所以說,大家都拚命地說自己的紅外燈的視角是如何之大.這種好像很有道理的說法其實是很不科學的.
首先,使用大視角度的紅外燈配合小視角度的鏡頭,存在光的浪費現象.比如,一盞紅外燈,發光角度是80度(相當於f3.5mm鏡頭的角度),如果配合f35mm的鏡頭,那么會有相當部分的光是在鏡頭視場以外,也就是說部分紅外光都浪費了.一般情況下,紅外燈的視角要與鏡頭的視角相一致,效果是最佳的.比如有的紅外燈,燈的發射角度是用鏡頭的焦距來表示的.其sk-4.2w-16紅外燈,含義是這樣的:“-4.2w”表示該燈的額定功率是4.2瓦;“-16”表示該燈的發射角度與f16mm的鏡頭角度一致,兩者是可以配套的.其紅外燈按角度分類,包括“-4”、“-8”、“-16”、“-35”四個系列,可以和市場上的常用鏡頭配套.
其次,並不是紅外燈的發射角度越大,畫面效果就越好.有的場合如果紅外燈角度過大,還會影響成像.比如走廊,因其“狹長”的特點,如果紅外燈的發射角度過大,則近處邊緣的成像就會太亮,形成“光幕”現象;遠處中心反而看不見,只有一片發白現象.所以,走廊的紅外燈應該是鏡頭角度的二分之一或三分之一.
第三,可以利用“接燈”技術,兩個窄角紅外燈搭配並調整位置,可以達到廣角燈的效果,市場上的“夜鷹”系列紅外夜視系統,就是利用“接燈”這種技術,做到了既望遠又廣角.在同樣功率條件下,“接燈”技術可以成倍提高作用距離.
總體而言,紅外燈的發射角度的問題既是選擇問題也是技術問題.不同焦距的鏡頭應選擇相適應發射角度的紅外燈,紅外燈的發射角度無論在什麼樣的條件下都不應該大於鏡頭的視角,而在狹長環境中的套用,就該選用比鏡頭視角更小乃至三分之一的紅外燈.窄視角紅外燈通過搭配,可以得到理想的廣角效果,效果更佳、成本更低.
通光量的問題
相對孔徑決定了鏡頭的通光能力,相對孔徑為f1.0的鏡頭通光量是相對孔徑f2.0的鏡頭通光量四倍.同樣的攝像機、紅外燈,分別搭配上述兩種鏡頭,紅外作用距離可相差一倍.
大孔徑鏡頭在紅外監控方面,比常規普通鏡頭好四到十倍,按理說應該成為紅外夜視監控的必須配套產品.但由於成本高昂,技術難度大,絕大多數紅外產品製造商不具備供貨能力.
由於眾所周知的原因,市場上大量充斥虛標f值的鏡頭,尤其是變焦鏡頭,只標短焦不標長焦因而誤導工程商,致使用戶根本無法辨清誰家賣的是真貨,誰家以次充好.建議用戶要到專業大型廠家購買鏡頭.
焦點偏移的問題
可見光與紅外光由於波長不同,成像焦點不在一個平面上,導致在白天可見光條件下圖像清晰,而夜間紅外光條件下模糊,或者夜間紅外光條件下圖像清晰,白天可見光條件下圖像模糊.可以用三個辦法解決.第一,採用自動聚焦一體化攝像機;第二,採用ir專用焦點不偏移鏡頭;第三,採用專業的調整工具,在現有鏡頭條件下也可以實現不偏移.
色彩問題
所有的黑白攝像機都是感應紅外光的.紅外光線在可見光條件下對於彩色攝像機來講是一種雜光,會降低彩色攝像機的清晰度和色彩還原,彩色攝像機的濾光片就是阻止紅外線參與成像.要想使彩色攝像機感應紅外線有兩個做法,第一,切換濾光片,在可見光條件下擋住紅外線進入;在無可見光的條件下移開濾光片,讓紅外線進入,這種方案得到的圖像質量好,但成本高並且切換機構會導致出現一定的故障率.第二,在濾光片上打開一個特定的紅外線通道,允許與紅外燈波長相同的紅外光線進來,這種辦法不增加成本,但色彩還原略差.
靈敏度的問題
攝像機靈敏度是紅外夜視監控的核心部分.靈敏度越好,對紅外線的感應能力也越強.當然,靈敏度越好的攝像機價格也越昂貴.一般來講,50米以內的紅外夜視系統,選用0.1勒克斯的攝像機就比較好;50米到100米範圍的夜視系統應該選用0.01勒克斯的攝像機;100米以上的夜視系統應選用0.001勒克斯以上的攝像機.當然,隨著靈敏度提高,攝像機的價格會有較大的遞增.
當然,和其它許多產品一樣,攝像機虛標指標的現象特別嚴重.我曾拿過一款0.1勒克斯攝像機和一款標稱0.0001勒克斯的攝像機作對比,後者竟不如前者.更多的攝像機廠家,人為地提高信號強度,靈敏度是很不錯,但信噪比很差,導致夜間圖像“雪花點”很多很大.
距離的問題
一百個人做紅外產品就會有一百個紅外夜視距離的標準.我看還是應該以客戶的套用效果為標準.客戶的標準是什麼?是看清人!什麼“可視距離”、“發現距離”,這些不確定的說法都是含混不清的.不同檔次的攝像機、鏡頭之間的匹配,對於同一盞紅外燈發出的光線感應度可能相差許多倍,可視距離也可相差很多.所以說,把某一盞紅外燈具體地定為是多少米的說法是不甚科學.一盞紅外燈的作用距離,只能與確定品質的攝像機和鏡頭共同匹配才能確定其作用距離.還有,因為套用的環境不同,效果也會大相逕庭,最好留有一定餘量.
