產品名稱
節能環保汽化爐CPEx(B)50KGH-200KGH

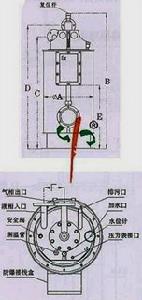

產品規格規 格 | A | B | C | D | E | F |
CPEx50kg/h | φ420 | 1040 | 870 | 950 | 460 | 110 |
CPEx100kg/h | φ420 | 1040 | 870 | 950 | 460 | 110 |
CPEx150kg/h | φ520 | 1590 | 1400 | 1480 | 880 | 125 |
CPEx200kg/h | φ520 | 1590 | 1400 | 1480 | 880 | 125 |
規 格 | 工作壓力 | 工作溫度 | 氣化量 | 功率 | 電源 |
CPEx50kg/h | 176MPa | ≤70℃ | 50Kg/h | 7.5KW | 380V/三相四線 |
CPEx100kg/h | 176MPa | ≤70℃ | 100Kg/h | 15KW | 380V/三相四線 |
CPEx150kg/h | 176MPa | ≤70℃ | 150Kg/h | 21KW | 380V/三相四線 |
CPEx200kg/h | 176MPa | ≤70℃ | 200Kg/h | 27KW | 380V/三相四線 |
一、特點
此爐設計線條流暢、美觀、易安裝、操作簡便、實用,氣化能量從每小時50kg至200kg。適用於小區、酒家、工業用氣。 氣化器工藝結構堅固耐用,並具有防腐蝕性能。
電控箱與氣化器合二為一體結構,節省空間、方便實用。浮球閥裝置可防止液態經管道滲出。安全泄壓閥可將超壓氣體自動排出再自動關閉。二級電子溫控器,對60至70度水溫自動調校,供氣穩定。低水位保護控制電路,確保發熱元件因缺水而燒毀。
二、技術特性
設計壓力:2.7MPa(27kg/cm2);液壓試驗壓力:3.3MPa(33kg/cm2); 氣密試驗壓力:2.7MPa(27kg/cm2);
安全閥閉啟壓力:1.76MPa(17.6kg/cm2);工作溫度:50℃-80℃。
使用方法
管道:認真看清氣化爐爐體上所標示的文字,液相進口和氣相出口是否連線到相應的管道。 注水:氣化爐爐體上標示的注水處加入純淨的蒸餾水或無雜質的純水直到爐體底部溢水為止。
電源:此爐型系不帶電控箱,直接打開爐體上防暴倉蓋,將三相四線電源線從爐體上的接線口進入,將三 相電源接到接線板標示的A、B、C處,N為零線。
倉蓋內的溫控器、繼電器、發熱管等均在出廠前已經調測好,非專業人士不得隨意調動。
蓋好、擰緊打開的防爆倉蓋。
