管道軸測圖

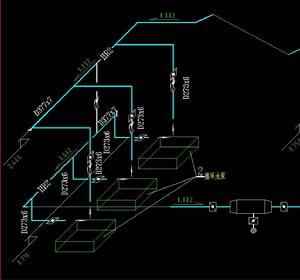

管道軸測圖也叫管段圖、空視圖，是用來表達一個設備至另一設備、或某區間一段管道的空間走向，以及管道上所附管件、閥門、儀表控制點等具體安裝布置情況的立體圖樣。這種管道軸測圖是按軸測投影原理繪製的，圖樣立體感強，便於識讀，有利於管段的預製和安裝施工,如圖所示。但這種圖樣由於要求表達的內容十分詳細，所能表達的範圍較小，僅限於一段管道，它反映的只是個別局部。若要了解整套裝置(或整個車間) 設備與管道安裝布置的全貌，還需要有反映整套裝置(或整個車間) 設備與管道安裝布置的全貌的管道平面布置圖、立面剖視圖或設計模型與之配合。

模型設計就是把整套裝置(或整個車間) 的所有化工設備和建(構) 築物，根據工藝設計的要求與計算結果，按一定比例(通常採用1:20 或1:50) 做成實物模型裝配起來，再配置相應的管道模型的一種新型施工方案設計的方法。設計模型除能提供整套裝置(或整個車間) 設備與管道安裝布置的全貌外，還可直觀地反映裝置設備、管道與建(構) 築物之間的各種複雜裝配關係，可以避免發生在圖紙上不易發覺的管道相碰等布置不合理的情況，因此，設備布置圖、管道布置圖配己合模型設計(特別是大、中型工程項目) 的施工圖設計方法，將是今後發展的必然趨勢。
