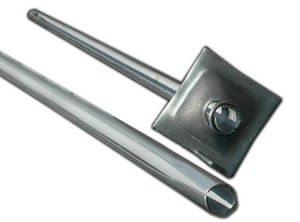

管縫錨桿概述
管縫式錨桿是一種全長錨固,主動加固圍岩的新型錨桿,它立體部分是一根縱向開縫的高強度鋼管,當安裝於比管徑稍小的鑽孔時,可立即在全長範圍內對孔壁施加徑向壓力和阻止圍岩下滑的摩擦力,加上錨桿托盤托板的承托力,從而使圍岩處於三向受力狀態,並實現岩層偉大。在爆破振動圍岩錨移等情況下,後期錨固力有明顯增大,當圍岩發生顯著位移時,錨桿並不失去其支護抗力,它比漲殼式錨桿有更好的特性。
管縫錨桿規格
1、外徑(毫米):Φ30,Φ33,Φ40,Φ43(±0.5);
2、長度(毫米):1200、1500、1800、2000、2500
3、材質:Q235,16Mn,20Mnsi。
管縫錨桿工作原理
將管縫式錨桿安裝於比管徑小一些的鑽孔中,這時,將對圍岩施加三種力,一種是在管縫式錨桿全長範圍內對孔壁的徑向壓力,一種是摩擦力,用以阻止圍岩下滑,還有一種是管縫式錨桿托盤托板的承托力。這三種力使得圍岩更加穩固。
管縫錨桿技術特點
l、原料採用高強合金帶鋼;
2、安裝最簡單;
3、無需錨固劑;
4、錨桿與岩體的摩擦力大;
5、具有很高的抗剪、抗拉強度;
6、配有高強托盤,托盤受力均勻;
7、巷道高度大於錨桿長度。
管縫錨桿技術要求
1、縫管錨桿表面應平整,無嚴重拉傷,鏽蝕。焊縫應無裂紋,無氣孔夾渣,不允許燒穿管壁。托盤在桿體上應能自由移動。擋環接口與管縫開口相互錯位170o—190o為宜。
2、擋環焊縫拉脫力≥80kN,桿體極限抗拉力≥110kN,初錨力≥25kN/m,托盤承載力≥65kN.
管縫錨桿技術性能
1、初始錨固力:3~7噸;
2、管環拉脫荷載:8~10噸;
3、錨桿管抗拉斷能力:12~13噸;
4、耐腐蝕性能比A3鋼高20~30%,利於長期使用。
管縫錨桿使用方法
1、依據設計要求確定錨桿孔位,用鑽機具打孔。
2、用壓風吹盡孔內岩粉。
3、桿體裝上錨盤,用衝擊鑽將錨桿打入孔中。
