概述
箍斷閥是上海樞暢泵閥有限公司吸收國外先進技術自主開

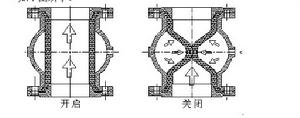

工作原理
在控制介質未輸入時,膠套和閥體之間的空腔與大氣連通,膠套
型號意義
G41X-6L-150G 箍斷閥代號
4 連線型式為法蘭
1 結構型式為浮動直通式
x 閥芯材料為橡膠
6 公稱壓力位0.6MPa
L 閥體材料為鋁合金
150 公稱通徑為150mm

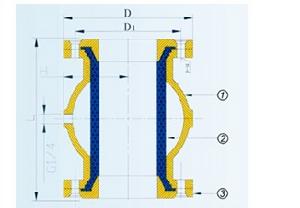

結構與安裝尺寸
① 閥體 鋁合金
② 橡膠套 橡膠/增強帘布
③ 閥蓋 合金鋼
型號及參數
型號及通徑 | L | D | D1 | n-φd | H | 重量kg |
G41X-6L-20 | 130 | 110 | 75 | 4-φ14 | 30 | 2 |
G41X-6L-25 | 130 | 120 | 85 | 4-φ14 | 30 | 3.5 |
G41X-6L-32 | 160 | 140 | 100 | 4-φ18 | 62 | 4.5 |
G41X-6L-40 | 160 | 150 | 110 | 4-φ18 | 62 | 4.5 |
G41X-6L-50 | 178 | 165 | 125 | 4-φ18 | 78 | 5.8 |
G41X-6L-65 | 178 | 170 | 145 | 4-φ18 | 78 | 5.8 |
G41X-6L-80 | 228 | 200 | 160 | 4-φ18 | 87 | 9 |
G41X-6L-100 | 280 | 220 | 180 | 8-φ18 | 110 | 13.5 |
G41X-6L-125 | 385 | 250 | 210 | 8-φ18 | 125 | 20 |
G41X-6L-150 | 416 | 285 | 240 | 8-φ23 | 147 | 30 |
G41X-6L-200 | 550 | 340 | 295 | 18-φ23 | 210 | 60 |
G41X-6L-250 | 630 | 395 | 350 | 12-φ23 | 248 | 75 |
