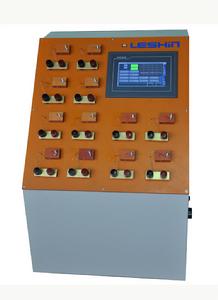

試驗機產品介紹
一、適用範圍
適用於插頭插座負載溫升測定儀用於端子溫升試驗和插頭溫升試驗。
二、符合標準：
GB2099.1、GB16915、GB15092、UL498、UL310、UL817及其他電器附屬檔案的有關標準研製而成。
試驗機產品特點
1、觸控螢幕界面，全中文人性化操作界面，質量可靠；2、 在面板上插入隨身碟導出測試的溫度數據，電腦轉存EXCEL文檔；
3、試驗工位:6/12/15工位；
4、並可自動記錄測試溫度,具有超溫過流保護功能無需人工值守。
5、兩種測試模式：
連續測試（0-30000分鐘）；
間斷測試（0-30000次,ON時長0-120分鐘,OFF時長0-120分鐘）；
6、 溫度通道：6/12/15ch + 1ch室溫； 6.溫度範圍:0-300℃/0.1℃,溫度記錄間隔10s；
7、.標準試驗電流：50A/100A/150A/350A/600A（可選），解析度0.1A；
8、保護報警：:
過電流自動停機,過流報警值範圍:0-最大電流值,自動記錄過流時間；
超溫自動停機,超溫報警值0-300℃，報警通道觸控螢幕顯示並閃爍,自動記錄超溫時間；
試驗機通用技術參數
測試參數 | 操作界面 | 4.3″或7″TFT觸控螢幕 | 可選 |
測試模式 | 連續/間斷測試 | ||
開路電壓 | 小於AC12/14伏 | ||
溫度參數 | 感溫線 | 美國OMEGA 30AWG細絲熱電偶 | |
測溫通道 | 6/12/15 ch+1 CH | 可定製 | |
溫度範圍 | 0-300攝氏度 | ||
溫度解析度 | 0.1攝氏度 | ||
溫度測試精度 | 0.2級 | 可選 | |
溫度採樣率 | 8ch/s | ||
數據記錄周期 | 10 s | ||
溫度保存間隔 | 60分鐘或立即 | ||
溫度數據保存 | 電子檔保存至隨身碟 | 可用PC轉存EXCEL文檔 | |
試驗電流 參數 | 試驗電流 | 0-50/100/150/350/600A | 可選 |
電流解析度 | 0.1A | ||
測試電流精度 | 0.5級 | ||
電流刷新率 | 1次/秒 | ||
電流頻率 | 50Hz或60Hz | 同電源頻率 | |
電流調節方式 | 手動調節（細調） | 精細調節 |
試驗機產品選型與技術參數
型號 | 工位 | 試驗電壓 | 電流範圍 | 溫度範圍 | 電源容量 | 重量 |
8809F-6-50 | 6個 | ≤12V | 0-50.0A | 0-300.0℃ | 1KVA | 30KG |
8809F-12-50 | 12個 | ≤12V | 0-50.0A | 0-300.0℃ | 1KVA | 30KG |
8809F-15-50 | 15個 | ≤14V | 0-50.0A | 0-300.0℃ | 1KVA | 38KG |
8809F-6-100 | 6個 | ≤12V | 0-150.0A | 0-300.0℃ | 1.5KVA | 40KG |
8809F-6-150 | 9個 | ≤12V | 0-150.0A | 0-300.0℃ | 2.2KVA | 60KG |
8809F-6-350 | 6個 | ≤12V | 0-350.0A | 0-300.0℃ | 5KVA | 70KG |
8809F-6-600 | 6個 | ≤12V | 0-600.0A | 0-300.0℃ | 10KVA | 100KG |
