產品特點
1.研磨能力：3mm-32mm (直柄及斜柄)之鑽頭，階層鑽頭、NC鑽頭、螺絲攻、倒角刀、端銑刀端面、圓棒等刀具。
2．雙邊砂輪：當研磨不同材質的刀具時，只要旋轉馬達即可開始再研磨，可增加安全性及減少砂輪拆換及修整的時間。
3．採用精密6爪夾頭，一次夾持即可完成研磨，設定簡單，研磨準確且快速。
4．操作容易。
機械規格
a) 工作檯左右行程：90mm
b) 工作檯前後行程：150mm
c) 砂輪頭旋轉角度：360°
d) 鑽頭前端角：90°~180°
e) 砂輪尺寸：125 x 50 x 31.75mm
f) 砂輪轉速：2800RPM
g) 馬達：3/4HP, 110V/220V/380V
h) 淨重/毛重：95kgs/120kgs
i) 包裝尺寸：800 x 550 x 670mm

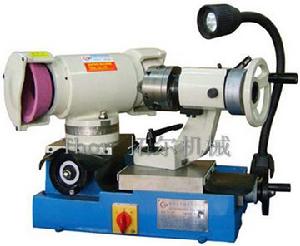

立銑刀鑽頭研磨機圖片
TR-32N立銑刀鑽頭研磨機安全事項
正確使用書
在使用機器前一定要仔細閱讀使用說明書，按裝箱單清點物品並進行正確地安裝、調試。對安全事項、機器性能、保養、產品附屬檔案及易損件等均要熟知。在以後的產品使用過程中同樣也會用到使用說明書。因此必須妥善加以保管。
安全預防措施
1、安全預防措施應讓持有電工操作證的專業人員進行電器安裝或維修。
2、開機前檢查電機銘牌上的電壓和頻率是否和電源一致。
3、工具機電源插頭、插座上的各觸腳應緊固可靠，無鬆動或接觸不良現象。
4、不要濫用電線，不要用力猛拉插座上的電源線，電線應遠離高溫、油膩、尖銳邊緣的地方。
5、當發生故障或有不正常聲回響立即關上工具機前面的控制開關，然後進行檢查修理。
6、不要讓工具機在無人情況下運轉，一定要在關機後，停止運轉才能離開。
7、保持工作場地的乾淨整潔，不要在潮濕、雜亂、微弱光線、易燃易爆的地方使用工具機。讓兒童或參觀者遠離工具機，避免各種不安全因素髮生。
8、工具機不能超過最大切削能力，避免各種不安全因素髮生。
9、不要穿寬鬆衣服或戴首飾、手套，長發套用髮夾固定後再戴上帽子，防止被機器捲入的危險。
10、工作時工件應緊固可靠，切勿手持工件，這樣雙手可用來操縱機器。
11、不要在你疲勞或服用酒精、麻醉劑的情況下操作機器。
12、當工具機上的零件，附屬檔案損壞，請不要任意代用，應採用相同性能的對應零件，若採用本單位的最佳。 調整與操作 1、在開動工具機前，在工具機各潤滑點加油，並檢查工具機各處鎖緊機構鎖緊是否可靠，工具機電氣是否正常。 2、工作完後，應清除工具機上的塵粒，並在未塗漆的表面上塗上機油以防止生鏽。
結構圖
圖示零部件名稱
1、六爪卡盤 12、工作筒
2、雙頭電機 13、刻度標牌
3、工件旋轉手輪 14、工作筒對零標牌
4、橫向移動手輪 15、滾花螺母
5、縱向移動手輪 16、螺釘
6、支架 17、定位銷
7、支座鎖緊扳手 18、分度環
8、橫向移動工作檯 19、主軸筒
9、支座對零標牌 20、凸輪
10、滑移觸點 21、砂輪旋轉標牌
11、工作筒鎖緊扳手
保養須知
1. 修整砂輪時，必須使用紙張或其它罩子將夾頭1包住，然後，僅露出鑽石修刀，如此可避免砂輪碎屑進入夾頭縫隙內。
2. 夾頭夾住鑽頭時，不能太用力，只要輕輕鎖緊即可。心軸內孔必須隨時保持光亮，才不會生鏽。
3. 滑板每周必須加油一次，要使用導軌潤滑油。機器如果連續每天使用，則大約2～3個月的時間必須將兩滑板之防塵罩掀開，檢查裡頭是否保持乾淨。
4. 凸輪表面必須保持乾淨並上潤滑油。
5. 使用冷卻液時，最好採用帶綠色的研磨液，不能使用黏度太高的切削液。
6. 研磨配件上方之注油孔，每日需以WD－40（防鏽潤滑劑）保養。
