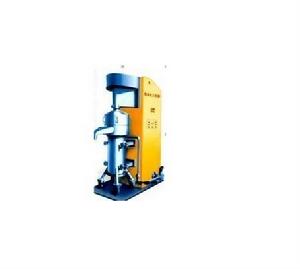

立式研磨機

立式研磨機

立式研磨機是廣泛套用於塗料、染料、油墨、農藥、磁帶、造紙、皮革、化工等行業的高效研磨設備,具有結構簡單、起動穩、連續生產效率高、換色方便、清洗容易、操作簡單等優點。

工作原理

工作原理是經過預分散和潤濕處理的液固混合物,由送料泵將物料由磨筒底部進料閥送入磨筒內和磨筒內的研磨介質一起被高速旋轉的分散器攪拌,使物料中的固體顆粒和研磨介質間產生強烈的剪下撞擊、達到磨細顆粒和分散聚體的目的。研磨分散後的液固懸浮液通過磨筒頂部的篩網流出。

相關參數

SK-20 SK-30 SK-40 SK-80 SK-120
筒 體 容 積 L 20 30 40 80 120
分散軸 轉數r/min 1320 1320 1020 830 700
介 質 容 量 L 14 22 28 60 84
主電機 功率 KW 7.5 11 15 22 30 37
齒輪泵電機功率KW 1.5 1.5 2.2 2.2 2.2
送 料 能 力L/min 2-10 2-16 2-16 2-16 2-16
整 機 重 量KG 1000 1200 1500 2000 2200

作用和結構

立式研磨機是一種套用範圍廣的研磨分散設備,由於不同產品的物料性質、細度要求、工藝條件差異很大,對細度要求可以適量加減研磨介質進行調整。
立式研磨機主要由機體、磨筒、分散器、底閥、電機和送料泵組成,進料的快慢由閥門控制。
電器安裝在機體內,啟動方便、安全可靠,不另設配電裝置。

試車相關

1、 做好試車前的準備工作。
2、 檢查各部件安裝是否牢固。
3、 各機的旋轉方向應按箭頭所指方向運轉(應點動試方向)。
4、 檢查冷卻水是否通暢。
5、 三角帶調正適宜再起動, 工作50小時後,再調正一次。
6、 從筒體頂部加入研磨介質。
7、 先起動進料泵,輸入物料待頂篩上出料後,方可起動主機。
8、 較長時間停車後,再起動時,往往由於物料中的固體顆粒和研磨介質沉降而“卡”緊分散器,尤其是粘稠性物料在較低溫度時,“剎車”現象尤為嚴重。此時,點動電機不能起動時,套用手在主軸皮帶輪“盤車”輔之,以輸入少量對物料有溶解能力的溶劑,使物料溶稀鬆動後再起動。
9、總之,不能強行起動,以免損壞電器和機體。
10、 停車時間較長,應清理篩網所乾結的物料。
11、 清洗分散器,只能輕微地、間歇性地轉動,因為分散器和研磨介質在清洗液中快速運轉極易磨損破碎。
12、 使用新研磨介質時應進行過篩,以清除雜質破片等異物。

故障相關

1、 送料泵不起動或工作中自停:
A:電源是否接通; B:保險絲是否熔斷。
2、 主機不能起動或工作中自停:
A:保險絲是否熔斷; B:送料泵是否送料;
C:三角帶是否太松 ; D:分散器是否被卡住。
3、 電機負荷過大:
A:物料粘度是否過高; B:研磨介質是否裝量過多;
C:電器線路是否正常。
4、 進料泵不進料:
A:管道是否漏氣; B:進料管是否堵塞;
C:進料泵是否已嚴重磨損; D:物料粘度是否過高。
5、 生產效率下降:
A:研磨介質是否太少; B:分散器是否已過度磨損;
C:研磨介質是否大量破碎。
