產品特點

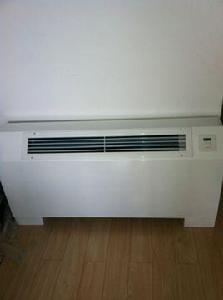

立式明裝風機盤管1. 效率高，能量足
盤管採用優質無縫紫銅管與鋁質正弦波紋型散熱片，經過液壓或機械漲管而成，翅片與銅管間絕對緊密，能發揮最佳效果。
2. 風量大，噪音低
採用超廣角蝸殼，多葉離心風輪，風輪與電機多種合理匹配，噪音低，可以滿足機組各種的需要
3. 安全可靠，壽命長
電機為B級感應式馬達，內置溫升保護器，無特殊情況一般不會燒化電機：每台機組盤管都經過高壓檢漏，從而保證機組不會產生漏水現象。
4. 該產品廣泛套用於酒店、寫字樓、商場、醫院、餐廳、展覽廳等低噪聲場所，更能滿足人們對舒適性的要求。
機組特點
1，採用獨特的雙曲開窗翅片及叉排式換熱銅管，充分強化氣流擾動。調整翅片距離最佳化管路設計，全面提升盤管換熱效率。
2，依據風機性能曲線，最佳化電機結構，使風機與電機的性能曲線相一致。最大限度減少風機負荷發生變化時風量的變化量。
3，單體式鍛壓成型的黃銅分、集水器，使冷凍水進出盤管分配更均勻，水流阻力更小，充分發揮換熱器的全部效率，大大降低水系統的水流阻力。
4，凝水盤排水口的最佳化設計，最大限度排出機組運行時產生的冷凝水，大大減低細菌和微生物的滋生。
5，在機組上加設TiO2殺菌器（選配件），可以大量殺死空氣中的細菌和病毒，全面提升空氣品質。
6，機組外殼箱體採用高強度優質電鍍鋅鋼板衝壓折彎成型，防腐能力強。頂板內壁壓貼一次熱壓成型PE保溫棉，杜絕冷橋現象出現。水盤底部包裹一次熱壓成型PE保溫棉，貼附牢固，防止二次冷凝現象出現。
7，單相三速永磁電容型異步電動機作為機組重要動力驅動部件。電機中心轉軸均以調質經嚴格的表面鍍鉻防腐處理，防鏽耐磨。配以高精度永久潤滑日本NSK含油漆滾動封閉軸承，以保證高效率及超低噪聲要求。
8，啟動電容完全封閉在金屬殼體內，並與電機殼體一體設計，電機的外接引線以金屬軟管穿套，符合國際消防安全標準。
9，加長型冷凝水盤設計，使外接管道閥門接頭均在冷凝水盤保護內，確保無冷凝水泄出。
10，雙進風前傾機翼型離心式鍍鋅鋼板質風輪，經嚴格的動、靜平衡調驗，經處理的空氣以流線型傳送，減少渦旋氣流的產生，大大降低了氣流摩擦時產生的噪聲，機組運行更平穩、寧靜。
11，蝸殼的端板和導流板用齒合方式連線，克服了點焊連線漏風、易生鏽的缺點。
12，機組出廠前均經過嚴格的運轉、耐壓和絕緣測試，電機接線端子全部置於專用電器盒內，確保機組運行時更安全。
13，每台換熱器均進過2.8Mpa的高壓水檢漏及嚴格的耐壓氣密性試驗，機組允許最大工作壓力1.6Mpa,以保證每台機組的運行性能和品質。
使用場合使用場合
1，機組使用冷水時應不低於5℃，以防止結露；熱水不高於80℃（常用60℃）。
2，要求水質乾淨，為軟性水質。
3，建議機組運行溫度≤40℃，相對濕度≤95%。
運輸與安裝
運輸
1，裝箱後的機組在運輸過程中，不應碰撞、傾倒、壓壞和受雨雪淋襲。
2，機組應放在清潔、乾燥、防火和通風良好的場所，周圍應無腐蝕性氣體存在。
3，機組搬運時要輕拿輕放，切勿將手伸入風機蝸殼內搬抬，以免造成葉輪變形，增加噪聲，影響使用效果。
安裝
1，機組應由熟練該類產品及本地相關規定的專業人員安裝。
2，為了排除搬運中可能造成的意外情況，安裝前應對機組盤管進行（1.0Mpa)的探漏檢驗。
3，進行安裝之前，首先檢查前期的準備工作是否就緒，如風管、水管、電線接口以及機組固定螺桿等。
4，立式機組安裝在水平地面上；臥式機組進行吊裝，建議客戶採用直徑6-8MM全螺紋螺桿配合平墊圈、彈簧墊圈和螺母進行固定，機組吊裝應保持牢靠，吊裝點應緊固且需有足夠強度以承受機組運行重量及運行時的振動，吊裝機組時應確保水盤坡向排水管5°以上，以利於冷凝水外流。
5，機組安裝時，水管和機組的連線建議採用撓性接管和生膠帶密封，管道連線時不可用力過猛，扭力不應超過205.6N.M，避免扭裂漏水。
6，機組的進水管上應安裝水過濾器，以免污物堵塞盤管；機組進水應該要經過軟化處理，以保證盤管的換熱效率。
7，機組進出水管道應裝有閥門，一調節水流量及檢修時能夠切斷水源；管道應預保溫，以免闡釋冷凝水泄露。
8，冷凍水水泵進口處需安裝過濾器，以免贓物堵塞盤管。
9，對於不帶空氣過濾器的機組，請在迴風口處安裝過濾網，以防止塵埃堵塞盤管翅片，確保換熱效果。
10，接線前，請檢查電源的電壓、頻率及相數是否與機組要求一致，電源電壓偏差不超過額定電壓的10%。電源和開關連線應嚴格按照電氣原理圖進行，接地線應可靠連線。接線圖如下所示：
11，嚴禁多台機組共用一個溫控器進行控制。
12，立式明裝機組的安裝：將機組在地面固定。注意調整水平，使水盤的排水方向形成5°左右的傾角，以便於排水。機組兩側預留有足夠的空間，方便駁接機組水管及電源線。清洗或更換過濾器時，將過濾器朝上推10mm左右，然後往迴風口方向水平朝下拉出過濾器。
維護/保養
1，機組應由專職人員進行維護，對機組進行日常監視和定期保養。要指定嚴格的崗位責任制和操作規程，加強經常性的維護保養和檢修。
2，機組一般使用三個月左右應清洗一次過濾網上的積灰，以確保迴風通暢。
3，盤管應定期清洗。去除盤管外積灰及管內水垢，以免換熱效果和通風量。
4，機組停用季節中，夏天需保持盤管內充滿水以減少鏽蝕；冬天必須將水排放乾淨以免凍裂銅管。
5，檢修前必須關閉電源，並且在電源處設定“維修中勿開啟”字樣，避免誤操作造成危險。
系統試壓及加水
立式明裝風機盤管空調系統進行系統試壓之前，首先要制定試壓方案，選擇合適的試壓泵，制定合理的試壓水路。在試壓的過程中要認真記錄試壓狀況，隨時監控系統壓頭的變化，制定試壓方案時要注意以下幾點：
1，向盤管加水前必須打開集水頭上的放氣閥，戴盤管內的空氣排盡後關閉閥門。
2，水壓試驗應在5℃以上的氣溫條件下進行，否則應有防凍措施。
3，水壓試驗要分段升壓，升壓時要緩慢均勻，待水泵停止運轉水壓穩定後仔細檢查各連線處是否漏水。不得帶水壓進行修補工作。
4，向系統內加水必須分層加水，分層排氣，逐層試驗操作。
5，確認系統管路無泄漏後，最好按照設計方案對管路進行保溫處理。
機組故障分析
1，機組噪音較大：
可能原因：
a、電機軸承損壞；建議：更換電機。
b、風機固定螺釘鬆動；建議：緊固螺釘。
c、蝸殼變形與葉輪碰撞；建議：更換風機。
2，盤管排水或冷凝水排放不暢：
可能原因：
a、系統管路不暢通;建議：檢查系統管路閥門是否開啟或有無異物阻塞。
b、機組傾度不夠；建議：調整機組高度保證傾角。
3，電機燒毀：
可能原因：
a、接線未按要求：建議：更換電機，嚴格按接線圖要求接線。
4，風量不夠：
可能原因：
a、風管阻力超過設計值;建議：降低風管阻力或重新匹配機組。
b、機組選型不正確；建議：重新匹配機組
c、電壓過低；建議：調整電壓或重新匹配機組增大型號。
冬季停用時有低溫時間，如何防凍?冬季防凍
冬季必須採用防凍措施，以防管道凍裂。風機盤管的冷水入口溫度，一般選用7℃～10℃，冷水溫升取5℃，，熱水入口溫度一般選用50℃～60℃，在可能的條件下，應儘量提高冷水入口溫度和降低熱水入口溫度。
a．將風機盤管裡面的水全部放掉。
b．在給水和回水上加盲板。
c．使用壓縮空氣吹（依據風機盤管的大小決定壓縮空氣吹得時間）
d．給風機盤管加防凍液，不一定要加滿，但是要保證風機盤管的液體充分被防凍液稀釋。
e．設計時加循環泵。
