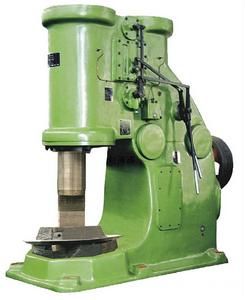

簡介
自由鍛造機器的一種。該機種適用於各種自由鍛造:如延伸、鐓粗、沖孔、剪下、鍛焊、扭轉、彎曲等，使用墊模即可進行各種開式模鍛。特點
空氣錘⒉使用高強度鋁合金製成，重量輕、體積小
⒊機構簡單、不易損壞
結構
空氣錘主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。機架
機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作機構和操縱機構，這些機構在機架上緊湊組合成一個整體。傳動機構
傳動機構包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。壓縮缸工作缸
壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。落下部分
落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可製作成空心件，錘桿與錘頭的連線是用燕尾槽和楔鐵連線。配氣機構
配氣機構由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏槓桿組成，通過配氣機構來控制各種動作的實現。砧座
砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。工作原理
電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。| C41 系 列 空 氣 錘 | ||||||||||
| 型號 | C41-40 | C41-55 | C41-75B | C41-150 | C41-250B | C41-400B | C41-560B | C41-750B | C41-1000B | C41-2000 |
| 落下部份質量（kg) | 40 | 55 | 75 | 150 | 250 | 400 | 560 | 750 | 1000 | 2000 |
| 打擊能量（kj) | 0.53 | 0.7 | 1.0 | 2.5 | 5.6 | 9.5 | 13.7 | 19 | 27 | 54 |
| 打擊次數（min-1） | 245 | 230 | 210 | 180 | 140 | 120 | 115 | 105 | 95 | 80 |
| 工作區間高度（mm) | 245 | 270 | 297 | 370 | 450 | 530 | 600 | 670 | 800 | 1000 |
| 錘桿中心線至錘身距離（mm) | 235 | 270 | 280 | 350 | 420 | 520 | 550 | 750 | 800 | 950 |
| 可鍛方（mm*mm)毛坯 | 52×52 | 52×52 | 60×60 | 65×65 | 130×130 | 145×145 | 220×220 | 270×270 | 290×290 | 350×350 |
| 可鍛圓（mm) | Φ68 | Φ75 | Φ85 | Φ145 | Φ175 | Φ240 | Φ280 | Φ300 | Φ320 | Φ400 |
| 電動機型號 | Y132M1-6-B3 | Y132M2-6-B3 | Y160M-6-B3 | Y180M-4-B3 | Y180L-4-B3 | Y200L-4-B3 | Y280S-6-B3 | Y280M-6-B3 | Y315S-6-B3 | Y315L2-6-B3 |
| 功率（kw) | 4 | 5.5 | 7.5 | 18.5 | 22 | 30 | 45 | 55 | 75 | 132 |
| 主機（kg)質量 | 710 | 1150 | 2300 | 3260 | 5000 | 8000 | 9800 | 17000 | 20000 | 48000 |
| 砧座質量（kg) | 420 | 600 | 950 | 1500 | 2500 | 4800 | 6720 | 9000 | 13000 | 24000 |
| 機器外形尺寸 長（mm) 寬（mm) 高（mm) | 1200× 600× 1500 | 1300× 700× 1600 | 1480× 800× 1853 | 2390× 1085× 2150 | 2639× 1155× 2540 | 2785× 1400× 2884 | 3464× 1500× 3157 | 3905× 1370× 3175 | 3770× 1500× 4125 | 4200× 2300× 4390 |
| 單 體 空 氣 錘 系 列 | ||||||
| 型號 | C41-9 | C41-15 | C41-25 | C41-40 | C41-55 | C41-75B |
| 落下部份質量（kg) | 9 | 15 | 25 | 40 | 55 | 75 |
| 打擊能量（kj) | 0.09 | 0.16 | 0.27 | 0.53 | 0.7 | 1.0 |
| 打擊次數（min-1） | 245 | 245 | 250 | 245 | 230 | 210 |
| 工作區間高度（mm) | 135 | 160 | 240 | 245 | 270 | 297 |
| 錘桿中心線至錘身距離（mm) | 120 | 140 | 200 | 235 | 270 | 280 |
| 可鍛毛坯方（mm*mm) | 25×25 | 30×30 | 40×40 | 52×52 | 60×60 | 65×65 |
| 可鍛毛坯圓（mm) | Φ30 | Φ35 | Φ48 | Φ68 | Φ75 | Φ85 |
| 電動機型號 | Y90L-4-B3 | Y100L1-4-B3 | Y132S1-6-B3 | Y132M1-6-B3 | Y132M2-6-B3 | Y160M-6-B3 |
| 功率（kw) | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 |
| 機器質量 | 250 | 270 | 720 | 860 | 1300 | 2500 |
| 機器外形尺寸（mm) | 680×420×850 | 700×450×980 | 1100×500×1300 | 1400×600×1500 | 1300×700×1600 | 1480×800×1853 |
